  - job_name: node_exporter
    honor_timestamps: true
    scrape_interval: 15s
    scrape_timeout: 10s
    metrics_path: /metrics
    scheme: http
    follow_redirects: true
    static_configs:
    - targets:
      - 172.20.70.215:9100

除非有断点，那么点与点之间的间隔相等
根据时序数据库特点，采集间隔基本稳定

DOD压缩原理讲解

如下所示的4个点 T1到T4

    Delta1       Delta2        Delta3
T1 --------> T2 --------> T3 --------> T4

它们的delta基本相同
同时一个时刻使用int64存储，占用64bit
那么采用不等长间隔压缩，使用较少bit存储替代原来的 64bit存储达到压缩的目的

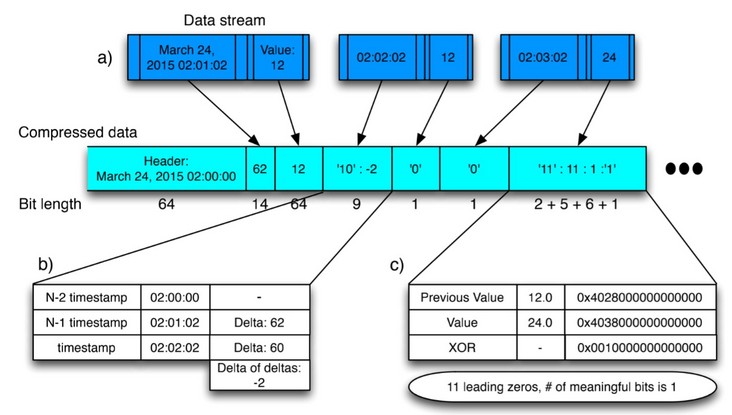

dod压缩过程讲解

论文截图

过程讲解

ts对象两两做差得到delta
然后用delta 做差得到dod
判断 dod的大小
- =0 存储'0'，占用1 bit
- [-63,64] 存储'10'+dod ，dod占5个bit ，一共7个bit
- [-255,256] 存储'110'+dod ，dod占6个bit ，一共9个bit
- [-2047,2048] 存储'1110'+dod ，dod占8个bit ，一共12个bit
- 其它存储'1111'+dod ，一共32个bit

压缩计算

以连续的点为例
基准点不能少，存储64bit，然后n个dod存储 1bit
所以压缩率为 (64+n-1)/64*n
n=10的时候为 0.1140625
说白了就是用后面 1bit的dod替换 64bit的原始值

prometheus dod压缩源码解读

xorAppender.Append方法位置 D:\go_path\src\github.com\prometheus\prometheus\tsdb\chunkenc\xor.go
num代表现有stream的历史点数

历史点数为0，在ts上什么也不做


func (a *xorAppender) Append(t int64, v float64) {
	var tDelta uint64
	num := binary.BigEndian.Uint16(a.b.bytes())

	if num == 0 {
		buf := make([]byte, binary.MaxVarintLen64)
		for _, b := range buf[:binary.PutVarint(buf, t)] {
			a.b.writeByte(b)
		}
		a.b.writeBits(math.Float64bits(v), 64)

	} e

历史点数=1，计算第一个delta tDelta

并在函数的最后将tDelta赋给 a.tDelta

else if num == 1 {
		tDelta = uint64(t - a.t)

		buf := make([]byte, binary.MaxVarintLen64)
		for _, b := range buf[:binary.PutUvarint(buf, tDelta)] {
			a.b.writeByte(b)
		}

		a.writeVDelta(v)

	}

历史点数>1，计算dod

这次的tDelta = uint64(t - a.t)
所以可以得到dod = int64(tDelta - a.tDelta)
然后进行dod的值判断写入对应的bit

else {
		tDelta = uint64(t - a.t)
		dod := int64(tDelta - a.tDelta)

		// Gorilla has a max resolution of seconds, Prometheus milliseconds.
		// Thus we use higher value range steps with larger bit size.
		switch {
		case dod == 0:
			a.b.writeBit(zero)
		case bitRange(dod, 14):
			a.b.writeBits(0b10, 2)
			a.b.writeBits(uint64(dod), 14)
		case bitRange(dod, 17):
			a.b.writeBits(0b110, 3)
			a.b.writeBits(uint64(dod), 17)
		case bitRange(dod, 20):
			a.b.writeBits(0b1110, 4)
			a.b.writeBits(uint64(dod), 20)
		default:
			a.b.writeBits(0b1111, 4)
			a.b.writeBits(uint64(dod), 64)
		}

		a.writeVDelta(v)
	}

prometheus dod解压源码解读

底层调用的是 xorIterator.Next方法进行解码，位置 D:\go_path\src\github.com\prometheus\prometheus\tsdb\chunkenc\xor.go

func (it *xorIterator) Next() bool {
	if it.err != nil || it.numRead == it.numTotal {
		return false
	}

	if it.numRead == 0 {
		t, err := binary.ReadVarint(&it.br)
		if err != nil {
			it.err = err
			return false
		}
		v, err := it.br.readBits(64)
		if err != nil {
			it.err = err
			return false
		}
		it.t = t
		it.val = math.Float64frombits(v)

		it.numRead++
		return true
	}
	if it.numRead == 1 {
		tDelta, err := binary.ReadUvarint(&it.br)
		if err != nil {
			it.err = err
			return false
		}
		it.tDelta = tDelta
		it.t = it.t + int64(it.tDelta)

		return it.readValue()
	}

	var d byte
	// read delta-of-delta
	for i := 0; i < 4; i++ {
		d <<= 1
		bit, err := it.br.readBitFast()
		if err != nil {
			bit, err = it.br.readBit()
		}
		if err != nil {
			it.err = err
			return false
		}
		if bit == zero {
			break
		}
		d |= 1
	}
	var sz uint8
	var dod int64
	switch d {
	case 0b0:
		// dod == 0
	case 0b10:
		sz = 14
	case 0b110:
		sz = 17
	case 0b1110:
		sz = 20
	case 0b1111:
		// Do not use fast because it's very unlikely it will succeed.
		bits, err := it.br.readBits(64)
		if err != nil {
			it.err = err
			return false
		}

		dod = int64(bits)
	}

	if sz != 0 {
		bits, err := it.br.readBitsFast(sz)
		if err != nil {
			bits, err = it.br.readBits(sz)
		}
		if err != nil {
			it.err = err
			return false
		}
		if bits > (1 << (sz - 1)) {
			// or something
			bits = bits - (1 << sz)
		}
		dod = int64(bits)
	}

	it.tDelta = uint64(int64(it.tDelta) + dod)
	it.t = it.t + int64(it.tDelta)

	return it.readValue()
}

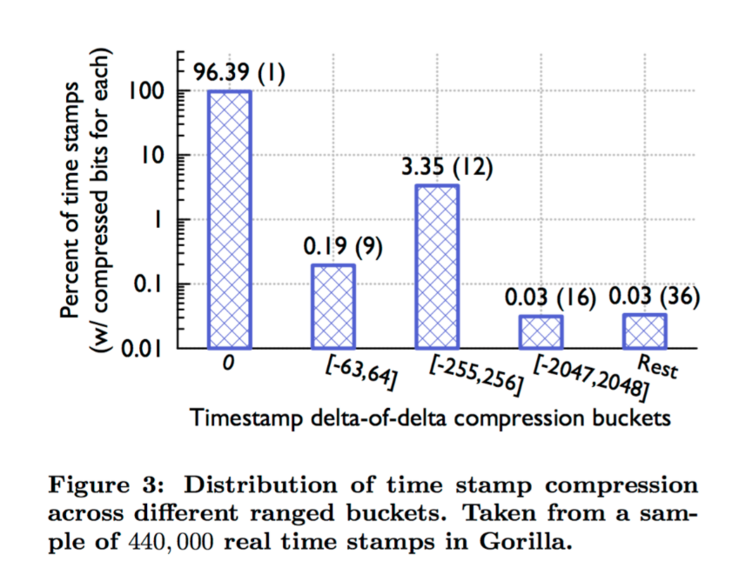

压缩率计算

假设理想情况采集稳定中间没有丢点，后面timestamp都可以用'0'来填补，压缩率会大大提升
使用dod而不直接使用delta我认为还是再次压缩
而且D的区间更多会落在前面几个里

本节重点总结 :

时序数据时间的特点
DOD压缩原理讲解
dod压缩过程讲解
dod压缩 prometheus源码解读
压缩率计算

31.3 XOR压缩和相关的prometheus源码解读

本节重点介绍 :

xor 压缩value原理
xor压缩过程讲解
xor压缩prometheus源码解读
xor 压缩效果

xor 压缩value原理

原理:时序数据库相邻点变化不大，采用异或压缩float64的前缀和后缀0个数

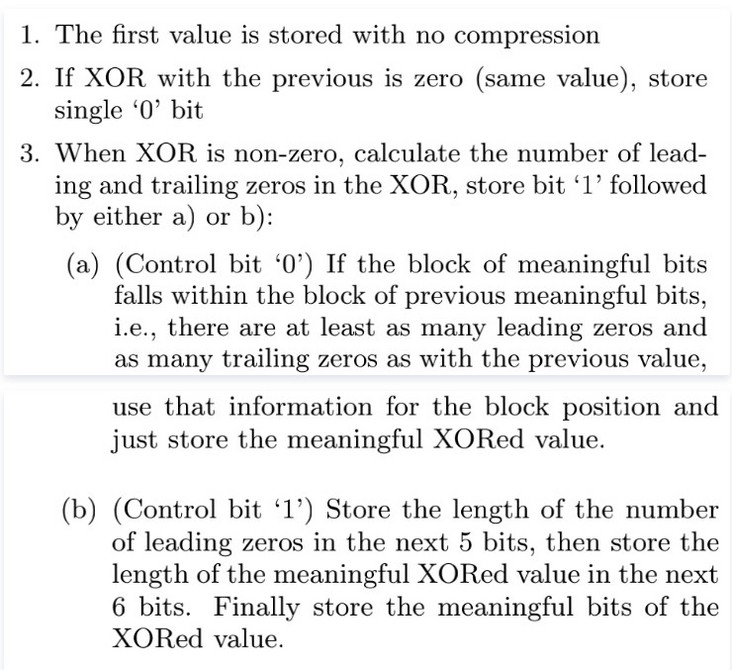

xor压缩过程讲解

第一个值使用原始点存储
计算和前面的值的xor
- 如果XOR值为0，即两个Value相同，那么存为’0’，只占用一个bit。
- 如果XOR为非0，首先计算XOR中位于前端的和后端的0的个数，即Leading Zeros与Trailing Zeros。
  - 第一个bit值存为’1’。
  - 如果Leading Zeros与Trailing Zeros与前一个XOR值相同，则第2个bit值存为’0’，而后，紧跟着去掉Leading Zeros与Trailing Zeros以后的有效XOR值部分。

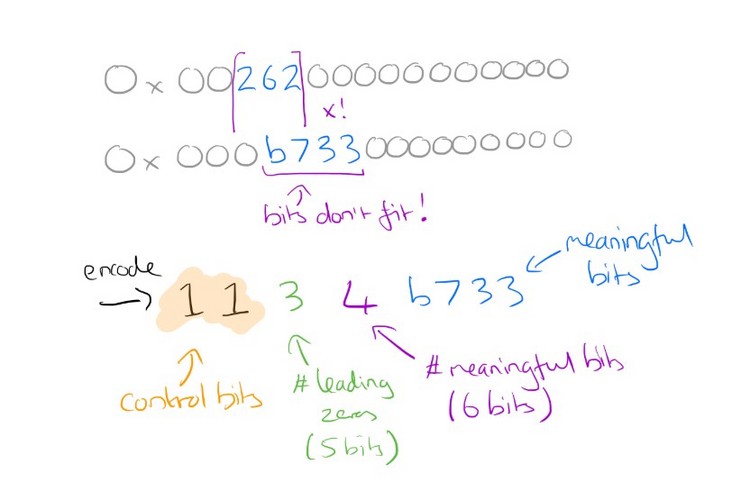

  - 如果Leading Zeros与Trailing Zeros与前一个XOR值不同，则第2个bit值存为’1’，而后，紧跟着5个bits用来描述Leading Zeros的值，再用6个bits来描述有效XOR值的长度，最后再存储有效XOR值部分（这种情形下，至少产生了13个bits的冗余信息）

xor压缩prometheus源码解读

xorAppender.Append 中调用的writeVDelta ，位置 D:\go_path\src\github.com\prometheus\prometheus\tsdb\chunkenc\xor.go
vDelta代表xor的结果值，然后进行判断

func (a *xorAppender) writeVDelta(v float64) {
	vDelta := math.Float64bits(v) ^ math.Float64bits(a.v)

	if vDelta == 0 {
		a.b.writeBit(zero)
		return
	}
	a.b.writeBit(one)

	leading := uint8(bits.LeadingZeros64(vDelta))
	trailing := uint8(bits.TrailingZeros64(vDelta))

	// Clamp number of leading zeros to avoid overflow when encoding.
	if leading >= 32 {
		leading = 31
	}

	if a.leading != 0xff && leading >= a.leading && trailing >= a.trailing {
		a.b.writeBit(zero)
		a.b.writeBits(vDelta>>a.trailing, 64-int(a.leading)-int(a.trailing))
	} else {
		a.leading, a.trailing = leading, trailing

		a.b.writeBit(one)
		a.b.writeBits(uint64(leading), 5)

		// Note that if leading == trailing == 0, then sigbits == 64.  But that value doesn't actually fit into the 6 bits we have.
		// Luckily, we never need to encode 0 significant bits, since that would put us in the other case (vdelta == 0).
		// So instead we write out a 0 and adjust it back to 64 on unpacking.
		sigbits := 64 - leading - trailing
		a.b.writeBits(uint64(sigbits), 6)
		a.b.writeBits(vDelta>>trailing, int(sigbits))
	}
}

xor 压缩效果

从结果来看：
只占用1个bit的Value比例高达59.06%，这说明约一半以上的Point Value较之上一个Value并未发生变化。
30%比例的Value平均占用26.6 bits，即上面的情形2.1。
余下的12.64%的Value平均占用39.6 bits，即上面的情形2.2。
我认为xor压缩效果取决于series曲线波动情况，越剧烈压缩效果越差，越平滑压缩效果越好

本节重点总结 :

xor 压缩value原理
xor压缩过程讲解
xor压缩prometheus源码解读
xor 压缩效果
