Prometheus 第25章：高基数与采集端
2026/8/13大约 8 分钟
Prometheus · 第 25 章（合并）
由原课程小节笔记合并，便于连续阅读。
25.1 降低采集资源消耗的收益和无用监控指标的判定依据
本节重点介绍 :
- 降低采集资源消耗的收益
- 哪些是无用指标，什么判定依据
- 通过 grafana的 mysql 表获取所有的 查询表达式expr
- 通过 获取所有的prometheus rule文件获取所有的 告警表达式expr
- 通过 获取所有的prometheus 采集器接口 获取所有的采集metrics
- 计算可得到现在没用到的metrics列表
- 计算方法为 所有采集到的-(告警的+看图的)
降低采集资源消耗的收益
- 缓存系统内存使用降低
- 监控系统为了加快查询速度会在各个环节上设置缓存
- 那么如果采集指标过多，无疑会使缓存内存使用变多
- 存储系统磁盘使用降低
- 持久话存储的磁盘使用量和监控指标的数量是成正比的
- 组件间网络传输流量降低
- 更多的监控指标数据意味着，组件间网络传输流量更大
- 查询速度提升降低
- 更多的监控指标意味着查询的速度会被拖慢
收益实例

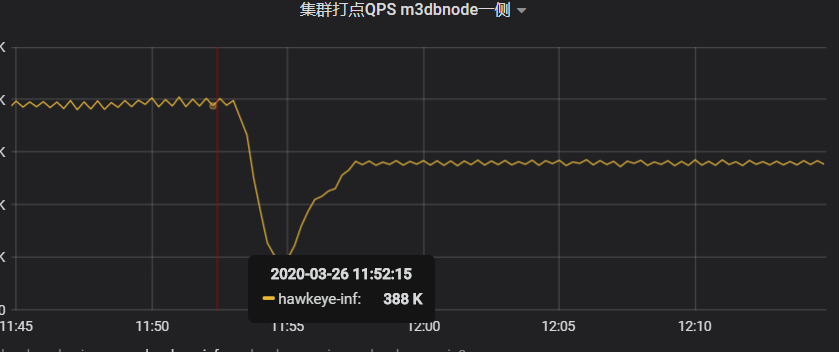

- 分析cadvisor 和 node_exporter中可以被drop的指标及其采集方式,去掉后 采集qps下降25%
哪些是无用指标，什么判定依据
- 一句话就可以总结 ：always collect ,never used
指标的使用
- 看图使用
- 告警使用
那么系统中除了看图和告警使用的指标理论上都可以去掉
- 但是要注意的点是，有些指标今天没用到是还没发现它的意义
- 有可能明天就会使用
具体的判定依据
看图侧
- 假设所有的看图都配置在grafana中

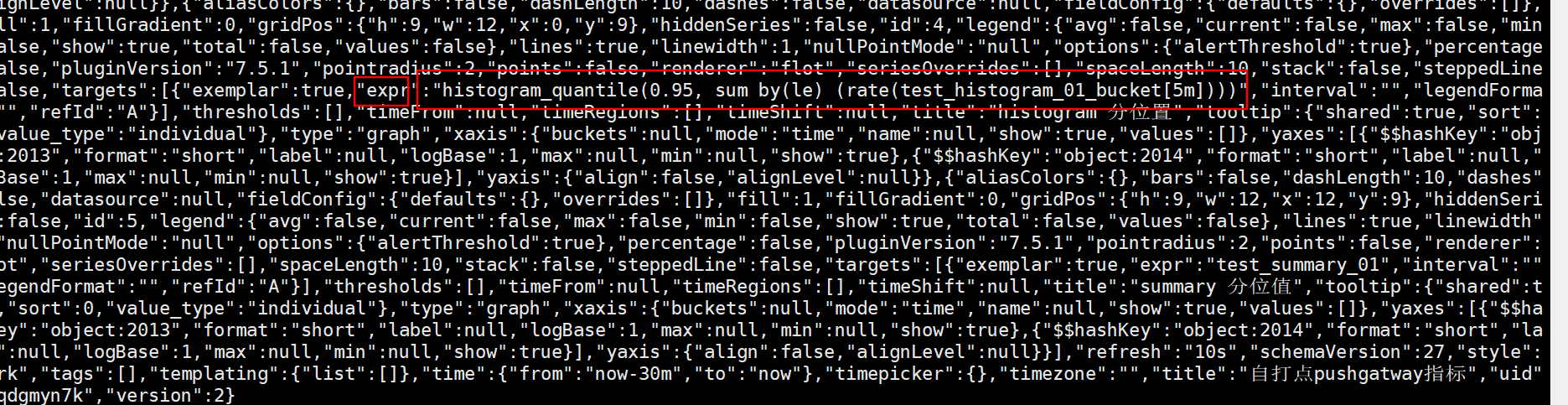

- 通过grafana 的dashboard 接口或者 grafana的 mysql 表获取所有的 查询表达式expr
- 对应就是众多的promql，在其中解析出所有的metrics
- 就可以获得看图侧的 metrics 列表 ,可以命名为graph_metrics_set
python脚本
- 创建db对象连接grafana 数据库
- 查询所有的 dashboard
- 遍历dashboard中的panel 对象获取 expr对象
- 将expr和prometheus metric 正则匹配，匹配到就是metric
# pip install sqlalchemy PyMySQL
import re
import json
from sqlalchemy import create_engine
from sqlalchemy.orm import sessionmaker
METRIC_NAME_RE = re.compile(r'.*?([a-zA-Z_:][a-zA-Z0-9_:]*){.*?')
GRAFANA_SLAVE_DB_HOST = "172.20.70.205"
GRAFANA_SLAVE_DB_PORT = 3306
GRAFANA_SLAVE_DB_USER = "root"
GRAFANA_SLAVE_DB_PASS = "123123"
def init_grafana_db_session():
engine = create_engine('mysql+pymysql://{}:{}@{}:{}/grafana'.format(
GRAFANA_SLAVE_DB_USER,
GRAFANA_SLAVE_DB_PASS,
GRAFANA_SLAVE_DB_HOST,
GRAFANA_SLAVE_DB_PORT))
# 创建DBSession类型:
dbSession = sessionmaker(bind=engine, autocommit=True)
return dbSession()
def get_metrics_from_grafana_db():
ds = init_grafana_db_session()
res = ds.execute('select data,slug from dashboard ')
exprs = set()
for r in res:
try:
data = json.loads(r[0])
panels = data.get("panels")
if not panels:
continue
for p in panels:
if not p:
continue
targets = p.get("targets")
if not targets:
continue
for i in targets:
ee = i.get("expr")
ddd = METRIC_NAME_RE.findall(ee)
exprs.update(set(ddd))
except Exception as e:
print(e)
ss = sorted(list(exprs))
print(ss)
return ss
get_metrics_from_grafana_db()
告警侧
- 获取所有的prometheus rule文件
- 根据rule文件中的promql 解析出metrics，可以命名为 alert_metrics_set
python 脚本
- 打开rule yaml 文件，逐行获取
- 用正则匹配，匹配到的即为metric
import re
METRIC_NAME_RE = re.compile(r'.*?([a-zA-Z_:][a-zA-Z0-9_:]*){.*?')
def get_metrics_from_rule_file(rule_file):
exprs = set()
with open(rule_file, encoding='UTF-8') as f:
for i in f.readlines():
if not "expr" in i:
continue
ddd = METRIC_NAME_RE.findall(i)
exprs.update(set(ddd))
ss = sorted(list(exprs))
print(ss)
return ss
get_metrics_from_rule_file("rule.yml")采集侧
- 根据所有的采集器的接口获取其对应的metrics列表，对应接口如下

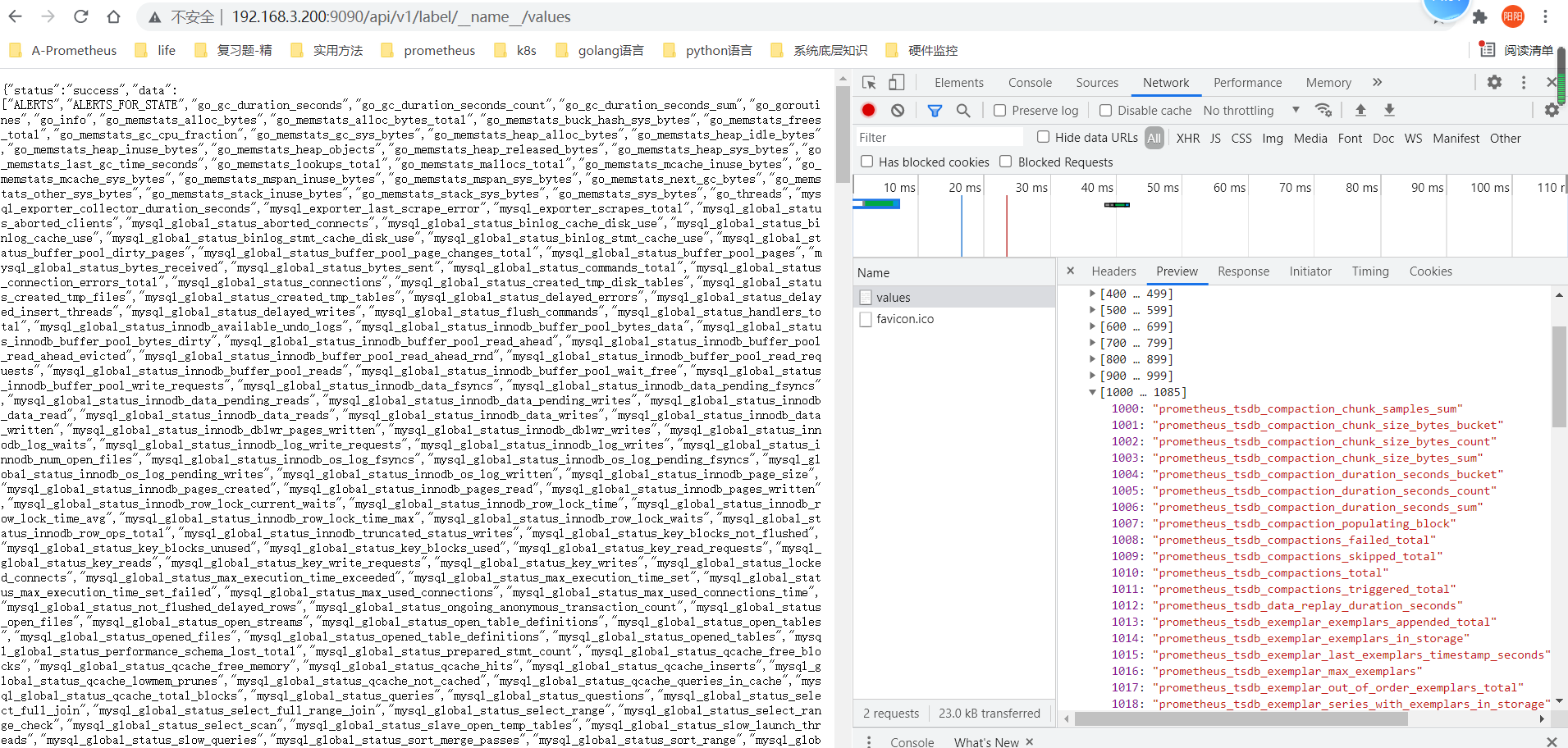

/api/v1/label/__name__/values- 意思是获取__name__标签的values列表，也就是所有的metircs_name
- 截图
- 可以命名为 scrape_metrics_set
python脚本
import requests
def get_metrics_names(host):
url = "http://{}/api/v1/label/__name__/values".format(host)
res = requests.get(url)
print(res.status_code)
exprs = res.json().get("data")
if not exprs:
return
ss = sorted(list(exprs))
print(ss)
return ss
get_metrics_names("172.20.70.215:8091")计算可得到现在没用到的metrics列表
- 计算方法为 所有采集到的-(告警的+看图的)
scrape_metrics_set - (alert_metrics_set + graph_metrics_set)本节重点总结 :
- 降低采集资源消耗的收益
- 哪些是无用指标，什么判定依据
- 通过 grafana的 mysql 表获取所有的 查询表达式expr
- 通过 获取所有的prometheus rule文件获取所有的 告警表达式expr
- 通过 获取所有的prometheus 采集器接口 获取所有的采集metrics
- 计算可得到现在没用到的metrics列表
- 计算方法为 所有采集到的-(告警的+看图的)
25.2 采集端高基数的现象和原因
本节重点介绍 :
- 什么是高基数
- 采集端高基数的原因
- 标签的值过多
- 获取采集端的高基数metrics
- tsdb-status页面介绍
- 统计原理讲解：是基于内存中的倒排索引 算最大堆取 top10
- 通过接口获取metrics name top10
什么是高基数
- 通俗的说就是返回的series或者查询到的series数量过多
- 查询表现出来返回时间较长，对应调用服务端资源较多的查询
- 数量多少算多 10w~100w
采集端高基数的现象

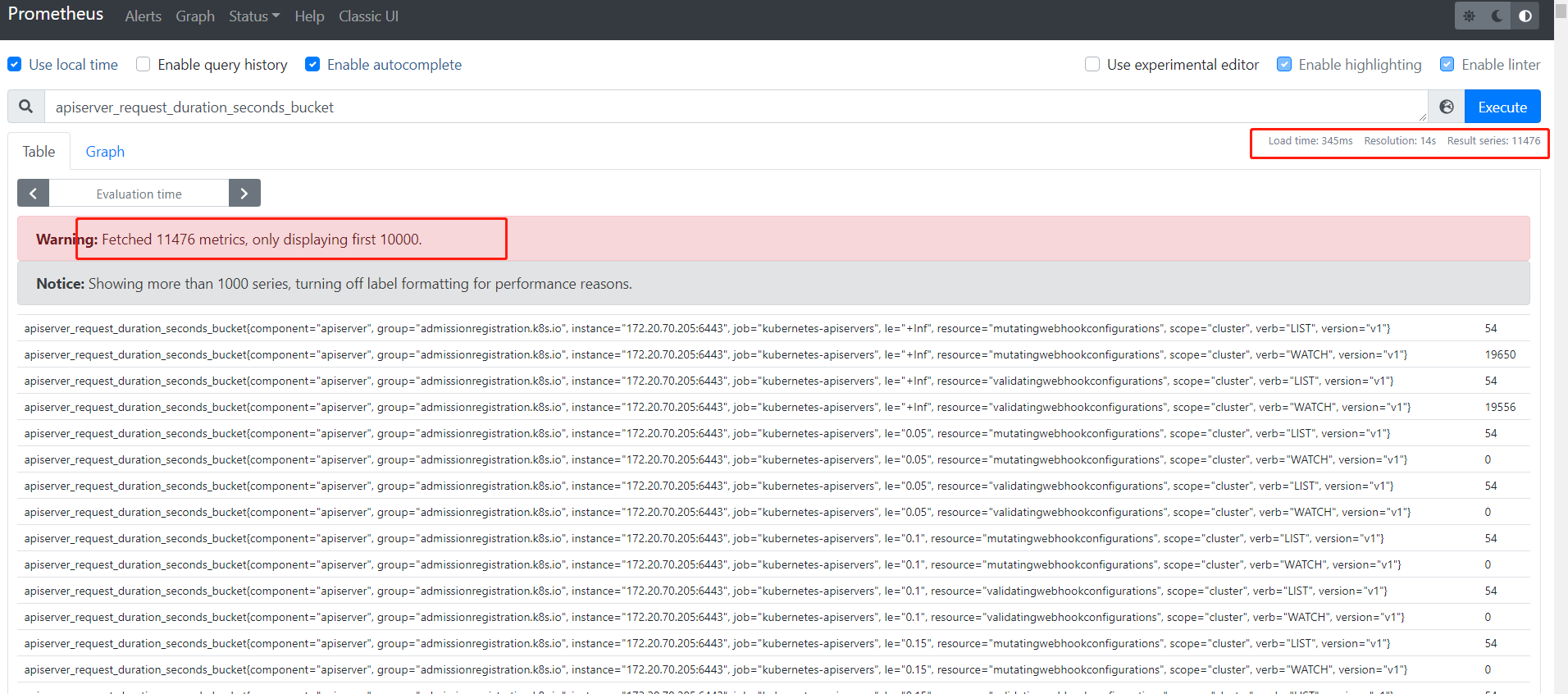

- apiserver_request_duration_seconds_bucket
采集端高基数的原因
- 标签的值过多
举例histogram 标签过多
- 我们定义了一个名为 test_histogram_01 的histogram型metrics
- bucket总数为20个，也就是le这个标签的选项有20个
- 还定义了三个标签 "path", "resource", "scope"
- 假设这三个标签每个都有100选项
- 那么这个metric_name中不同标签的选项为
100*100*100*20=2kw - 也就是可以达到惊人的2千万的级别
- 当时实际中不大可能所有的标签都达到100个数量，但是个别的标签达到100是没问题的
TestHistogram01 = prometheus.NewHistogramVec(prometheus.HistogramOpts{
Name: "test_histogram_01",
Help: "RPC latency distributions.",
// histogram 需要传入 bucket的start 和width参数
Buckets: prometheus.LinearBuckets(0.1, 0.2, 20),
}, []string{"path", "resource", "scope"})
)获取采集端的高基数metrics
tsdb页面解析
- Top 10 label names with value count： 标签中value最多的10个
- Top 10 series count by metric names： metric_name匹配的series最多的10个
- Top 10 label names with high memory usage： 标签消耗内存最多的10个
- Top 10 series count by label value pairs： 标签对数量最多的10个
统计原理解析
- 是基于内存中的倒排索引 算最大堆取 top10
- 代码位置 D:\go_path\src\github.com\prometheus\prometheus\web\api\v1\api.go
func (api *API) serveTSDBStatus(*http.Request) apiFuncResult {
s, err := api.db.Stats("__name__")
if err != nil {
return apiFuncResult{nil, &apiError{errorInternal, err}, nil, nil}
}
metrics, err := api.gatherer.Gather()
if err != nil {
return apiFuncResult{nil, &apiError{errorInternal, fmt.Errorf("error gathering runtime status: %s", err)}, nil, nil}
}
chunkCount := int64(math.NaN())
for _, mF := range metrics {
if *mF.Name == "prometheus_tsdb_head_chunks" {
m := *mF.Metric[0]
if m.Gauge != nil {
chunkCount = int64(m.Gauge.GetValue())
break
}
}
}
return apiFuncResult{tsdbStatus{
HeadStats: HeadStats{
NumSeries: s.NumSeries,
ChunkCount: chunkCount,
MinTime: s.MinTime,
MaxTime: s.MaxTime,
NumLabelPairs: s.IndexPostingStats.NumLabelPairs,
},
SeriesCountByMetricName: convertStats(s.IndexPostingStats.CardinalityMetricsStats),
LabelValueCountByLabelName: convertStats(s.IndexPostingStats.CardinalityLabelStats),
MemoryInBytesByLabelName: convertStats(s.IndexPostingStats.LabelValueStats),
SeriesCountByLabelValuePair: convertStats(s.IndexPostingStats.LabelValuePairsStats),
}, nil, nil, nil}
}api接口
- python代码
import requests
def label_names(host, ):
uri = 'http://{}/api/v1/status/tsdb'.format(host)
res = requests.get(uri)
data = res.json().get("data")
if not data:
return
seriesCountByMetricName = data.get("seriesCountByMetricName")
for i in seriesCountByMetricName:
print(i)
if __name__ == '__main__':
label_names("172.20.70.215:8091")- seriesCountByMetricName结果
{'name': 'apiserver_request_duration_seconds_bucket', 'value': 11476}
{'name': 'etcd_request_duration_seconds_bucket', 'value': 9430}
{'name': 'rest_client_request_duration_seconds_bucket', 'value': 2266}
{'name': 'apiserver_response_sizes_bucket', 'value': 1440}
{'name': 'workqueue_work_duration_seconds_bucket', 'value': 737}
{'name': 'workqueue_queue_duration_seconds_bucket', 'value': 737}
{'name': 'grpc_server_handled_total', 'value': 697}
{'name': 'apiserver_request_total', 'value': 472}
{'name': 'apiserver_request_duration_seconds_count', 'value': 302}
{'name': 'apiserver_request_duration_seconds_sum', 'value': 302}本节重点总结 :
- 什么是高基数
- 采集端高基数的原因
- 标签的值过多
- 获取采集端的高基数metrics
- tsdb-status页面介绍
- 统计原理讲解：是基于内存中的倒排索引 算最大堆取 top10
- 通过接口获取metrics name top10
25.3 使用relabel中的drop将对应的无用指标丢弃
本节重点介绍 :
- 无用指标计算方式变更
- 真实案例分析
- 华为云CCE服务，container_fs_usage_bytes 容器的都为0
- drop之后利用率提升25%
无用指标计算方式变更
- 之前的计算方法为 所有采集到的-(告警的+看图的)
scrape_metrics_set - (alert_metrics_set + graph_metrics_set)- 通过采集端tsdb-status获取高基数后的计算方式为：在上面的结果中查找高基数的指标
- 举例，第一步的结果为,a-e5个指标
metrics_a
metrics_b
metrics_c
metrics_d
metrics_e- 高级数从高到低的结果为
metrics_a 100w
metrics_b 90w
metrics_f 80w- 那么应该去掉的为 metrics_a和metrics_b，metrics_f在使用
去掉的方法
- 有些指标数据量很大，可以达到百万的量级，这种指标对监控系统是很大的压力
- 有些指标我们不关心
- 所以我们就可以使用drop将这些指标去掉
- source_labels: [__name__]
separator: ;
# 标签key前缀匹配到的drop
regex: '(metrics_a|metrics_a).*'
replacement: $1
action: drop真实案例分析
华为云CCE服务，container_fs_usage_bytes 容器的都为0
- 是因为华为存储为devicemapper
- id="/" 代表宿主机而不是容器
container_fs_usage_bytes{cluster=~"ugc-cce-prod",id!="/",container_name!="POD"} - cadvisor 在统计container_fs_usage_bytes指标时不支持 devicemapper ，所以相关指标的结果都为0
- issue地址
- 代码分析 位置 E:\go_path\src\github.com\google\cadvisor\container\docker\factory.go
if storageDriver(dockerInfo.Driver) == devicemapperStorageDriver {
thinPoolWatcher, err = startThinPoolWatcher(dockerInfo)
if err != nil {
klog.Errorf("devicemapper filesystem stats will not be reported: %v", err)
}
// Safe to ignore error - driver status should always be populated.
status, _ := StatusFromDockerInfo(*dockerInfo)
thinPoolName = status.DriverStatus[dockerutil.DriverStatusPoolName]
}本节重点总结 :
无用指标计算方式变更
- drop依据:脚本分析指标利用率(报警和grafana看图)，同时采集端量比较大
真实案例分析
- 华为云CCE服务，container_fs_usage_bytes 容器的都为0
- drop之后利用率提升25%
