Prometheus 第23章：Relabel 实战

Corey2026/8/13大约 7 分钟云原生Prometheus云原生课程笔记

Prometheus · 第 23 章（合并）

由原课程小节笔记合并，便于连续阅读。

23.1 k8s监控中标签relabel的应用和原理

本节重点介绍 :

  • relabel的源码在 7.7节做过详细的解读
  • 强大的relabel能力 在k8s中的应用
    • 应用1： labelmap 在采集cadvisor指标时 对服务发现标签key名字截取
    • 应用2： 采集pod自定义指标中replace 和 keep的应用
    • 应用3： k8s服务组件采集时的endpoint过滤
    • 应用4： hashmod 解决k8s大集群采集问题
    • 应用5： drop 去掉不想要采集的指标

强大的relabel能力 做标签截取、变换、静态分片

prometheus relabel说明

action_name含义
replace将 source_labels 中正则匹配的结果赋值到 target_label中
keep保留source_labels 中正则 匹配的目标
drop去掉source_labels 中正则 匹配的目标
hashmod将source_labels 中正则 匹配的目标 做分片
labelmap将正则匹配到的所有标签名称做替换
labeldrop去掉正则匹配到的标签
labelkeep保留正则匹配到的标签

在采集k8s中relabel的应用

应用1： labelmap 在采集cadvisor指标时 对服务发现标签key名字截取

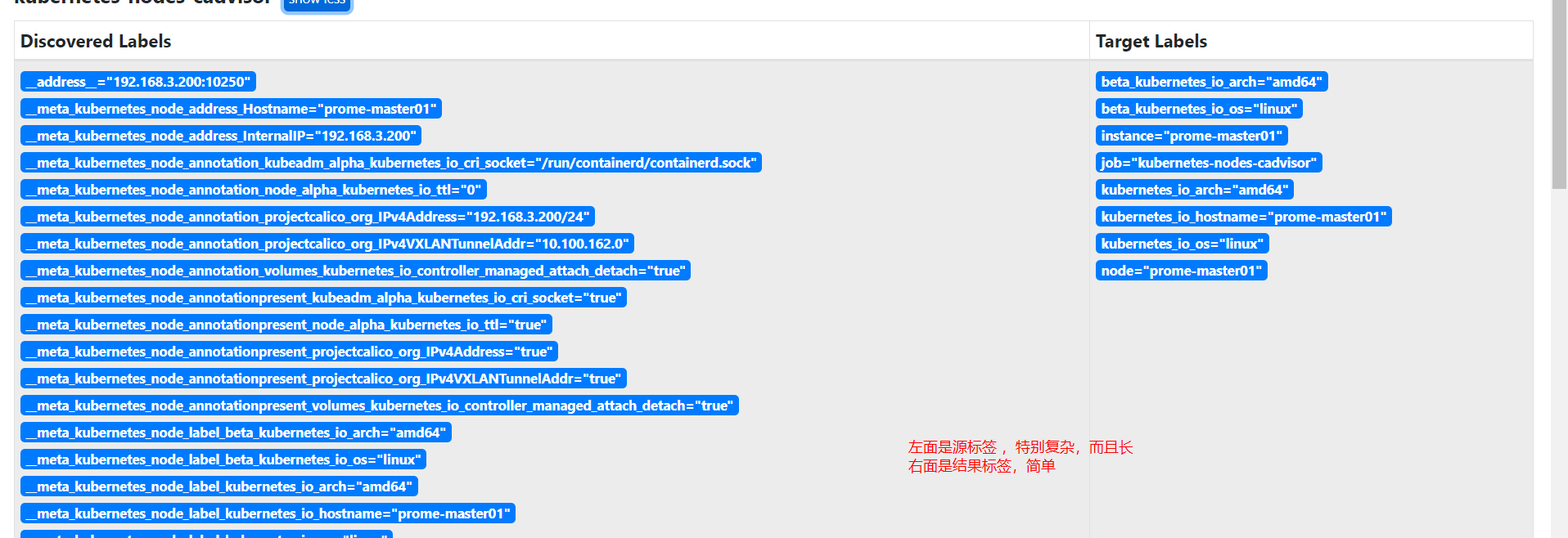

  • 在采集cadvisor时可以看到服务发现源给添加了很多__meta_kubernetes_node_label_开头的标签
  • image.png
  • /service-discovery页面查看 kubernetes-nodes-cadvisor的结果（配图链接已失效，已省略）
  • 但是这些标签名字太长了，需要精简。我们使用如下的relabel配置
relabel_configs:
- separator: ;
  regex: __meta_kubernetes_node_label_(.+)
  replacement: $1
  action: labelmap
  • 以这个标签为例，__meta_kubernetes_node_label_kubernetes_io_os="linux"
  • 上面的配置代表匹配_meta_kubernetes_node_label_开头的key，只保留后面的部分
  • 所以在最终的标签看到的就是kubernetes_io_os="linux"
  • labelmap代表匹配到的标签赋值给目标标签
  • 源码位置 D:\go_path\src\github.com\prometheus\prometheus\pkg\relabel\relabel.go
func relabel(lset labels.Labels, cfg *Config) labels.Labels {
	case LabelMap:
		for _, l := range lset {
			if cfg.Regex.MatchString(l.Name) {
				res := cfg.Regex.ReplaceAllString(l.Name, cfg.Replacement)
				lb.Set(res, l.Value)
			}
		}
}

应用2： 采集pod自定义指标中replace 和 keep的应用

  • 我们在使用pod自定义指标时在pod yaml 的spec.template.metadata.annotations中需要定义三个以prometheus.io开头的配置
  • 分别代表是否需要prometheus采集、metrics暴露的端口、metrics的http path信息
  • 我们之前写的go代码 ink8s_pod_metrics项目中的deployment配置如下
spec:
  replicas: 1
  selector:
    matchLabels:
      app: ink8s-pod-metrics
  template:
    metadata:
      labels:
        app: ink8s-pod-metrics
      annotations:
        prometheus.io/scrape: 'true'
        prometheus.io/port: '8080'
        prometheus.io/path: 'metrics'
  • 在采集pod自定义指标时采用如下(job=kubernetes-pods)
  relabel_configs:
  - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_scrape]
    separator: ;
    regex: "true"
    replacement: $1
    action: keep
  - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_path]
    separator: ;
    regex: (.+)
    target_label: __metrics_path__
    replacement: $1
    action: replace
  - source_labels: [__address__, __meta_kubernetes_pod_annotation_prometheus_io_port]
    separator: ;
    regex: ([^:]+)(?::\d+)?;(\d+)
    target_label: __address__
    replacement: $1:$2
    action: replace

其中keep的应用

  • 配置如下
  - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_scrape]
    separator: ;
    regex: "true"
    replacement: $1
    action: keep

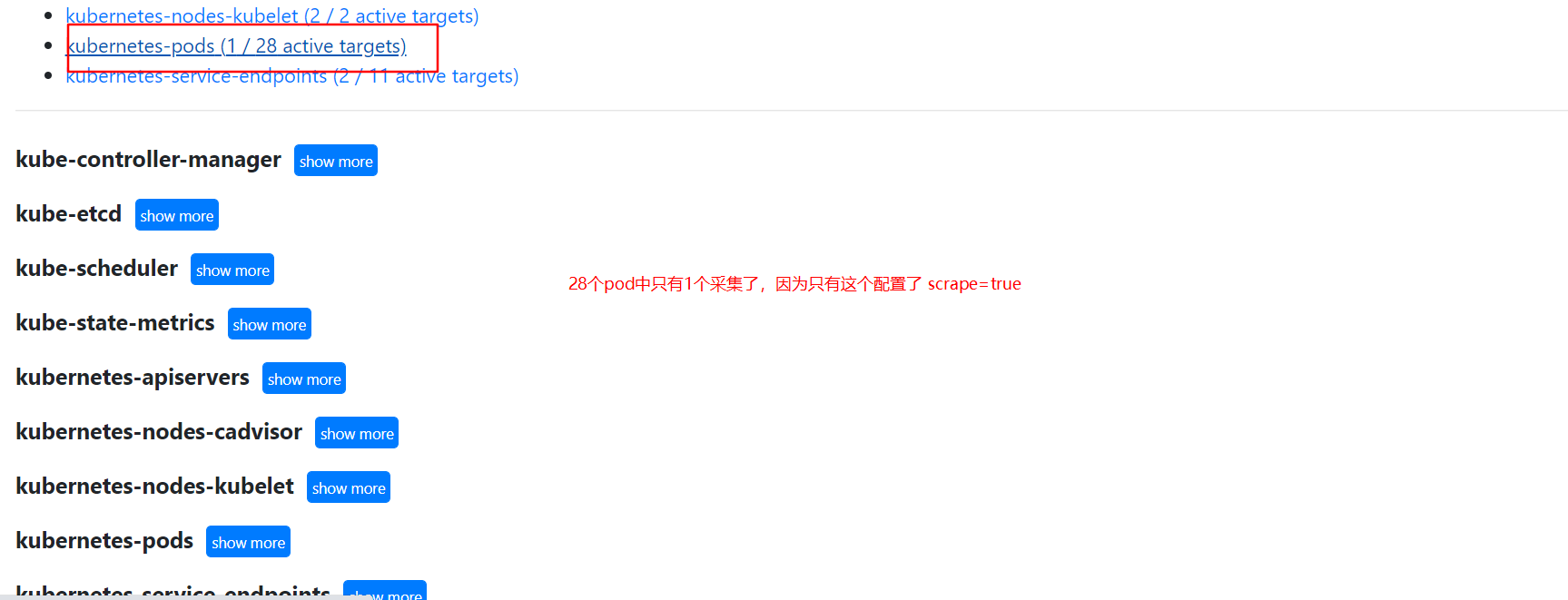

  • 含义是保留 __meta_kubernetes_pod_annotation_prometheus_io_scrape这个标签为true的pod
  • 也就是pod的yaml中 spec.template.metadata.annotations 配置prometheus.io/scrape: 'true'的才需要采集
  • 其余的pod不采集
  • image.png

其中replace的应用

  • 设置__metrics_path__标签
  - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_path]
    separator: ;
    regex: (.+)
    target_label: __metrics_path__
    replacement: $1
    action: replace
  • 意思是将__meta_kubernetes_pod_annotation_prometheus_io_path赋值给__metrics_path__
  • 设置__address__标签
  - source_labels: [__address__, __meta_kubernetes_pod_annotation_prometheus_io_port]
    separator: ;
    regex: ([^:]+)(?::\d+)?;(\d+)
    target_label: __address__
    replacement: $1:$2
    action: replace
  • 意思是将相关__meta_kubernetes_pod_annotation_prometheus_io_port作为端口赋值给__address__
  • 也就是是告诉prometheus 这个pod的采集地址为 ${pod_ip}:${pod_port}/${path}

应用3： k8s服务组件采集时的endpoint过滤

  • endpoint资源是暴露一个服务的ip地址和port的列表
  • 代表采用k8s服务发现 endpoint，endpoint会非常多，所以需要过滤apiserver的
kubernetes_sd_configs:
- role: endpoints
  • 相应的relabel配置为
relabel_configs:
-   source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
    separator: ;
    regex: default;kubernetes;https
    replacement: $1
    action: keep

解读一下

  • 过滤手段为

    • 标签 __meta_kubernetes_namespace=default
    • 并且 __meta_kubernetes_service_name=kubernetes
    • 并且 __meta_kubernetes_endpoint_port_name 匹配https，

  • 最后的动作为keep，也就是只采集满足上面三个标签组的endpoint

  • k8s 会在default namespace中创建apiserver的 service

$ kubectl get svc -A |grep  443
default         kubernetes                                     ClusterIP   10.96.0.1       <none>        443/TCP                  9d
  • 最后获取到的endpoint转换为采集路径为：https://masterip:6443/metrics

应用4 ：hashmod 解决k8s大集群采集问题

场景说明

  • 有的k8s集群数据量太大了，一个prometheus采集会导致内存消耗过多，采集效率下降
  • 此时需要启动多个prometheus，使用hashmod做静态分片
  • hashmod需要和keep或drop做配合

配置说明

  • 第1个prometheus配置
relabel_configs:
  - source_labels: [__address__]
    regex: (.*)
    modulus: 2
    target_label: __tmp_hash
    replacement: $1
    action: hashmod
  - source_labels: [__tmp_hash]
    regex: ^0$
    replacement: $1
    action: keep
  • 第2个prometheus配置
relabel_configs:
  - source_labels: [__address__]
    regex: (.*)
    modulus: 2
    target_label: __tmp_hash
    replacement: $1
    action: hashmod
  - source_labels: [__tmp_hash]
    regex: ^1$
    replacement: $1
    action: keep
  • 解读一下，两个prometheus的 modulus=2代表一共两个分片
  • 其中第1个 regex: ^0$ 第二个 regex: ^1$ ，然后通过action: keep做保留
  • 意思是target的__address__做hash之后对2取模
  • =0由第1个prometheus采集，=1由第2个prometheus采集

源码解读

	case HashMod:
		mod := sum64(md5.Sum([]byte(val))) % cfg.Modulus
		lb.Set(cfg.TargetLabel, fmt.Sprintf("%d", mod))

应用5 ：drop 去掉不想要采集的指标

场景说明

  • 有些指标数据量很大，可以达到百万的量级，这种指标对监控系统是很大的压力
  • 有些指标我们不关心
  • 所以我们就可以使用drop将这些指标去掉
  • 配置样例，如下面的例子：drop掉以kubelet_|apiserver_|storage_开头的指标
- source_labels: [__name__]
    separator: ;
    # 标签key前缀匹配到的drop
    regex: '(kubelet_|apiserver_|container_fs_).*'
    replacement: $1
    action: drop

本节重点总结 :

  • relabel的源码在 7.7节做过详细的解读
  • 强大的relabel能力 在k8s中的应用
    • 应用1： labelmap 在采集cadvisor指标时 对服务发现标签key名字截取
    • 应用2： 采集pod自定义指标中replace 和 keep的应用
    • 应用3： k8s服务组件采集时的endpoint过滤
    • 应用4： hashmod 解决k8s大集群采集问题
    • 应用5： drop 去掉不想要采集的指标

23.2 prometheus为k8s做的4大适配工作

本节重点介绍 :

  • k8s监控中的4大采集类型总结
  • prometheus为k8s监控做的4大适配工作

k8s关注指标分析

在监控每个细分的领域时，我们都要先思考下到底需要关注哪些方面的指标。k8s中组件复杂，我们主要专注的无外乎四大块指标：容器基础资源指标、k8s资源指标、k8s服务组件指标、部署在pod中业务埋点指标
下面的表格简单列举了下他们的对比。

指标类型采集源应用举例发现类型
容器基础资源指标kubelet 内置cadvisor metrics接口查看容器cpu、mem利用率等k8s_sd node级别直接访问node_ip
k8s对象资源指标kube-stats-metrics (简称ksm)具体可以看
看pod状态如pod waiting状态的原因
数个数如：查看node pod按namespace分布情况		通过coredns访问域名
k8s服务组件指标服务组件 metrics接口查看apiserver 、scheduler、etc、coredns请求延迟等k8s_sd endpoint级别
部署在pod中业务埋点指标pod 的metrics接口依据业务指标场景k8s_sd pod级别，访问pod ip的metricspath

prometheus为k8s监控做的适配工作

那么prometheus有别于其他时序监控系统在设计之初肯定做了很多适配k8s的工作，我总结一下四点：kubernetes的服务发现、各个组件metrics自暴露+pull采集、采集鉴权的支持、标签relabel能力。下面的表格列举了一下他们的特点。下面我们会详细的分析一下相关配置。

适配名字说明举例
各个组件metrics自暴露所有组件将自身指标暴露在各自的服务端口上，prometheus通过pull过来拉取指标apiserver:6443/metrics
k8s服务发现通过watch即时发现资源变化 kubernetes_sd_configs:- role: node
鉴权k8s的组件接口都是要鉴权的，所以k8s的采集器要支持配置鉴权支持配置token和tls证书
标签relabel能力过滤服务发现标的labelmap去掉服务发现标签的长前缀
replace做替换
hashmod做静态分片

本节重点总结 :

  • k8s监控中的4大采集类型总结
  • prometheus为k8s监控做的4大适配工作
