基于 QPS 的动态扩缩容——Prometheus Operator 与 Adapter

Corey2026/9/1大约 5 分钟云原生KubernetesPrometheusHPA云原生Kubernetes系列

Kubernetes 系列 · 第 16/35 篇
上一篇：《发布策略实战——蓝绿、金丝雀、滚动与 A/B 测试》 · 下一篇：《custom-metrics-server 规则配置与 Grafana 展示》

开头：CPU 还没满，接口已经超时了

默认 HPA 只看 CPU / 内存（见 第 08 篇 HPA 与扩展点）。Web 类 Spring Boot 服务常出现：CPU 利用率不高，但 QPS 飙升导致 RT 变差——按 CPU 扩缩容往往滞后。

更合理的做法是：应用暴露 HTTP 请求指标 → Prometheus 采集 → Adapter 转成 Custom Metrics API → HPA 按 QPS 扩缩容。

本文走完这条链路的前半段：Spring Boot 埋点、Prometheus Operator 部署、Adapter 注册 Custom Metrics API。

一、整体架构

Spring Boot (/actuator/prometheus)
        ↓ scrape
Prometheus (Prometheus Operator 管理)
        ↓ query
prometheus-adapter (Custom Metrics API Server)
        ↓
kube-controller-manager / HPA Controller
        ↓
Deployment 副本数调整

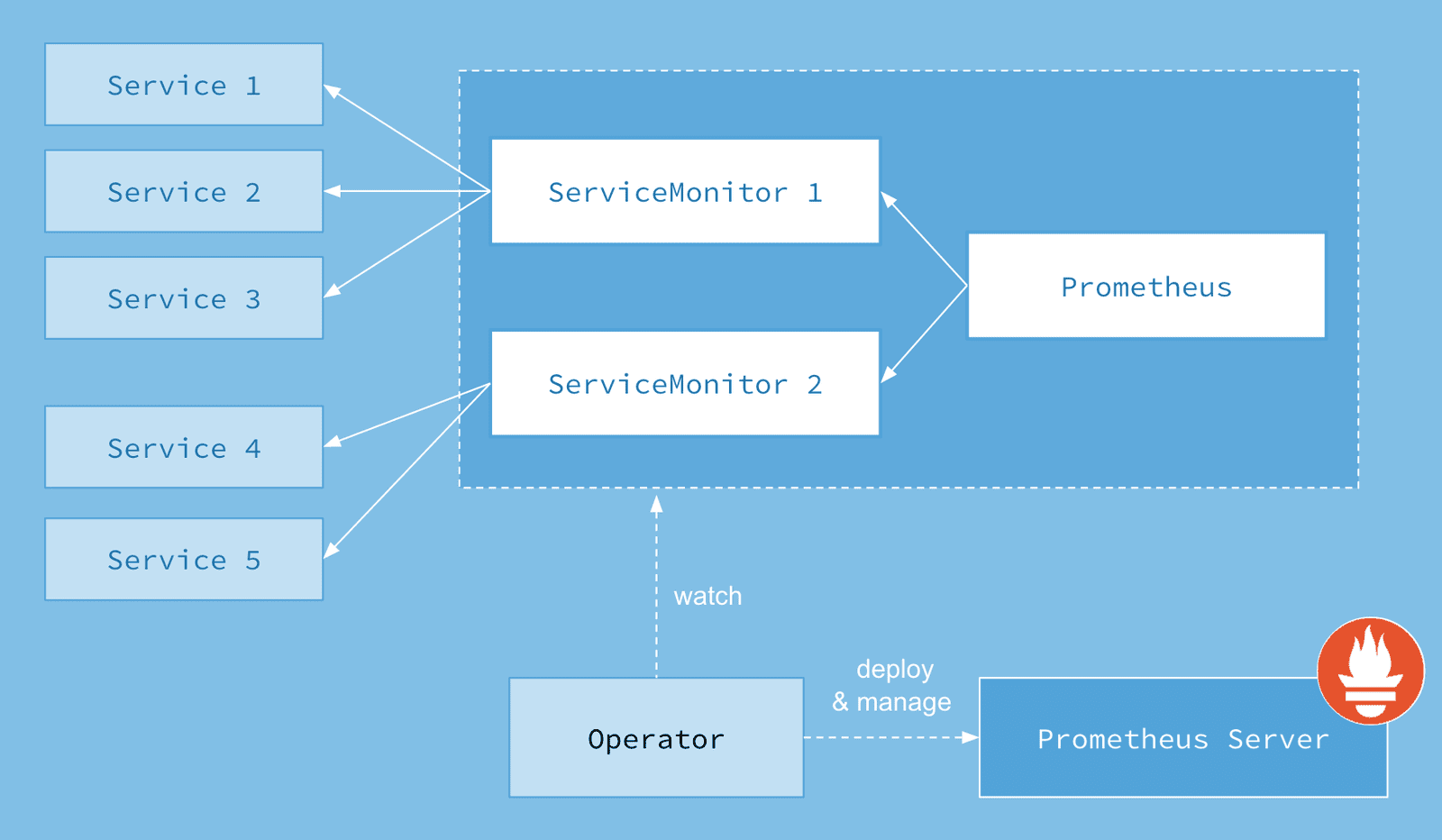

Prometheus Operator 架构

二、Spring Boot 暴露 Prometheus 指标

2.1 Maven 依赖

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>
<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-registry-prometheus</artifactId>
</dependency>
  • actuator：暴露 HTTP 端点
  • micrometer-registry-prometheus：输出 OpenMetrics 格式，供 Prometheus pull

2.2 配置

management:
  endpoints:
    web:
      exposure:
        include: '*'
  metrics:
    tags:
      application: ${spring.application.name}

验证：

curl http://<pod-ip>:8080/demo-provider/actuator/prometheus
# 关注 http_server_requests_seconds_count

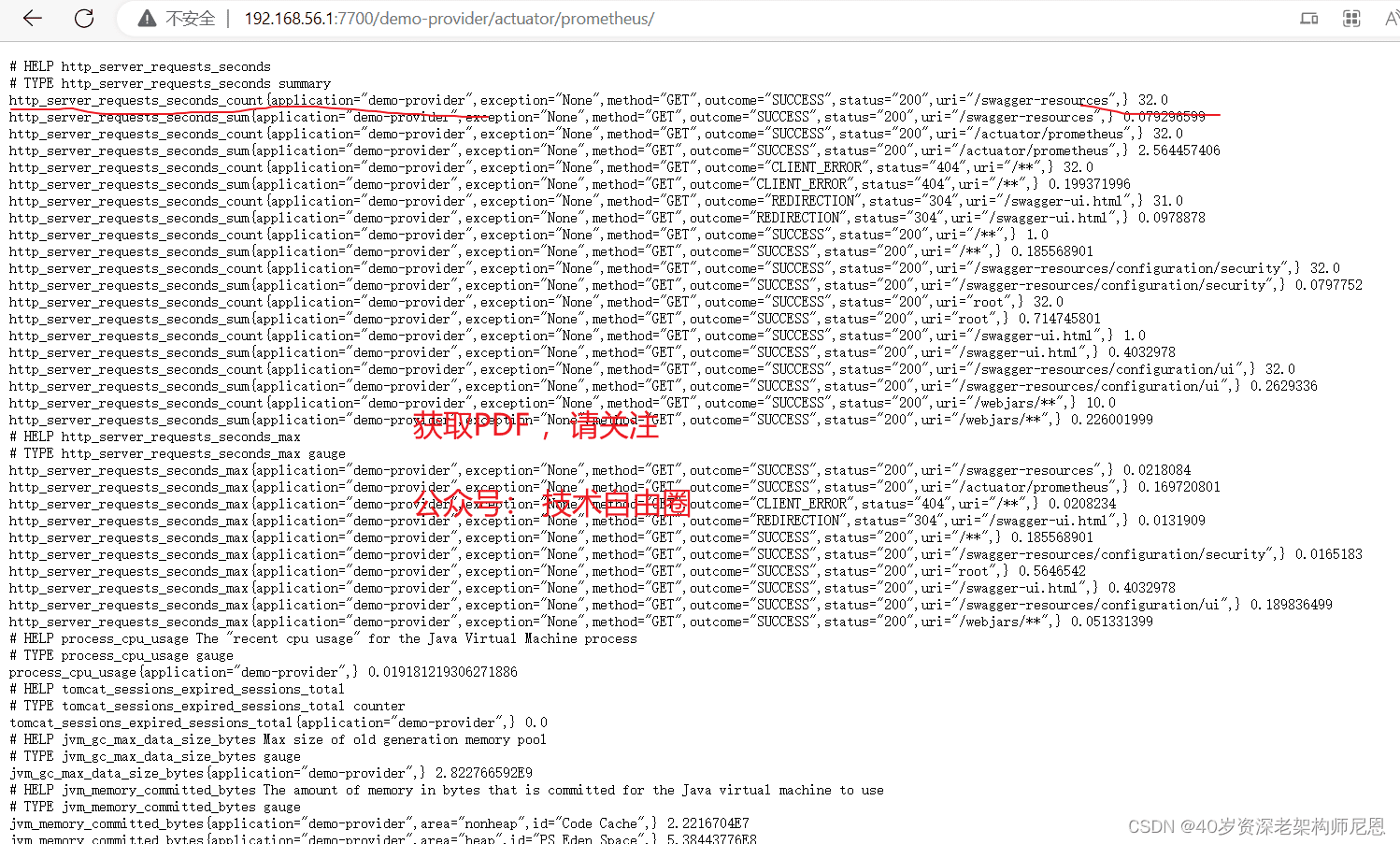

Prometheus 端点输出

2.3 可选：显式注册 PrometheusMeterRegistry

@Configuration
public class CustomPrometheusConfig {
    @Bean
    @ConditionalOnMissingBean
    public PrometheusMeterRegistry prometheusMeterRegistry(
            PrometheusConfig config, CollectorRegistry registry, Clock clock) {
        return new PrometheusMeterRegistry(config, registry, clock);
    }
    @Bean
    @ConditionalOnMissingBean
    public CollectorRegistry collectorRegistry() {
        return new CollectorRegistry(true);
    }
}

压测 Swagger 或接口后，http_server_requests_seconds_count 会递增——后续 HPA 将基于该指标计算 QPS。

三、安装 Prometheus Operator（kube-prometheus）

推荐使用 kube-prometheus 一键部署 Prometheus、Alertmanager、Grafana、node-exporter 等。

3.1 环境要求

  • Kubernetes ≥ v1.16（示例 v1.23.1 + Minikube）
  • 建议 4 CPU / 5Gi 内存以上
minikube start --kubernetes-version=v1.23.1 --driver=docker --cpus=4 --memory=5120

3.2 部署步骤

mkdir -p /usr/local/kube-prometheus && cd /usr/local/kube-prometheus
# 下载 v0.11.0
wget https://github.com/prometheus-operator/kube-prometheus/archive/refs/tags/v0.11.0.tar.gz
tar -zxvf v0.11.0.tar.gz
cd kube-prometheus-0.11.0

# 先 CRD + namespace，再其余 manifest（避免竞态）
kubectl apply --server-side -f manifests/setup
kubectl wait --for condition=Established crd/servicemonitors.monitoring.coreos.com --timeout=120s
kubectl apply -f manifests/

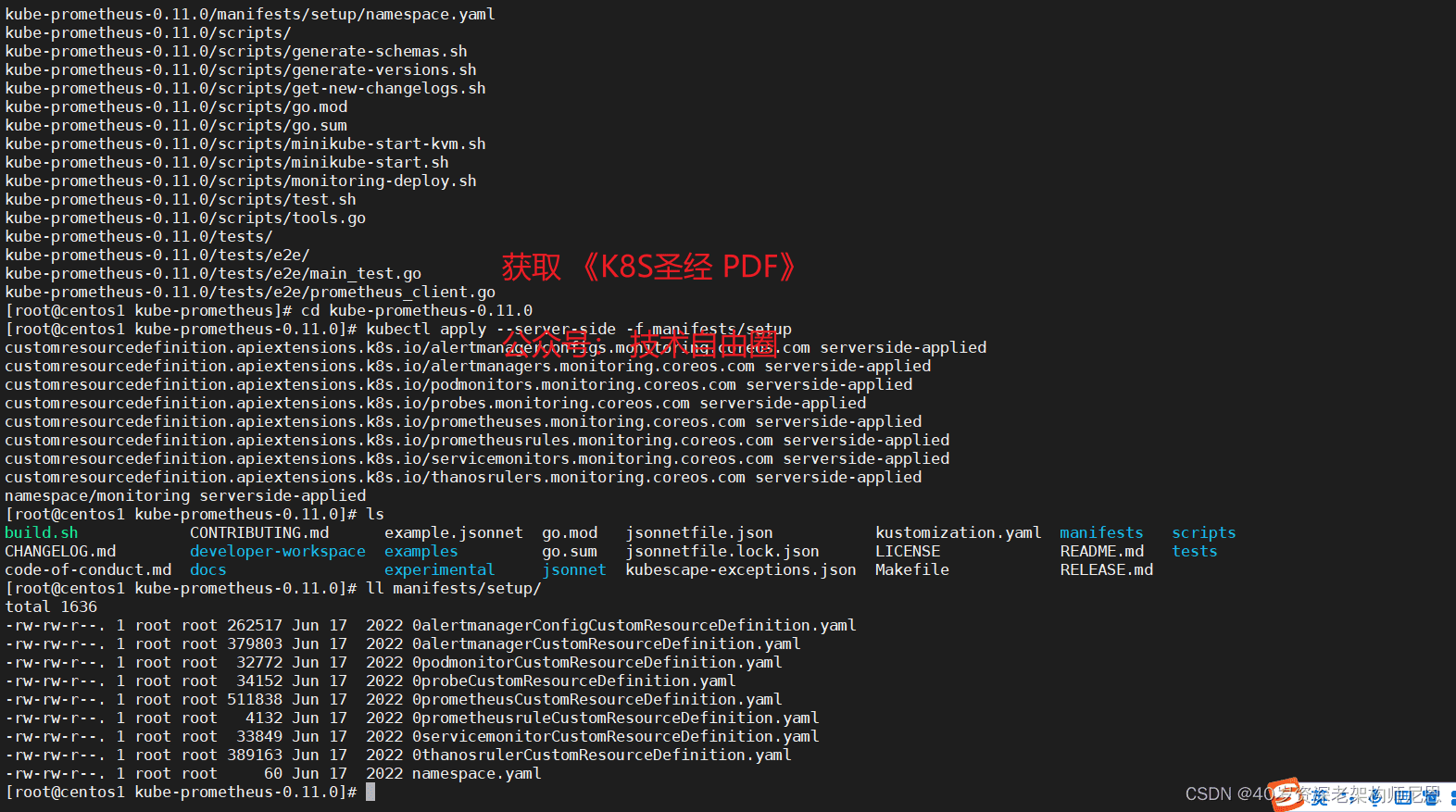

setup 应用输出

验证：

kubectl get crd | grep coreos
kubectl get prometheuses,servicemonitors,pods -n monitoring
kubectl get apiservices | grep metrics
# 此时通常只有 v1beta1.metrics.k8s.io（CPU/内存）

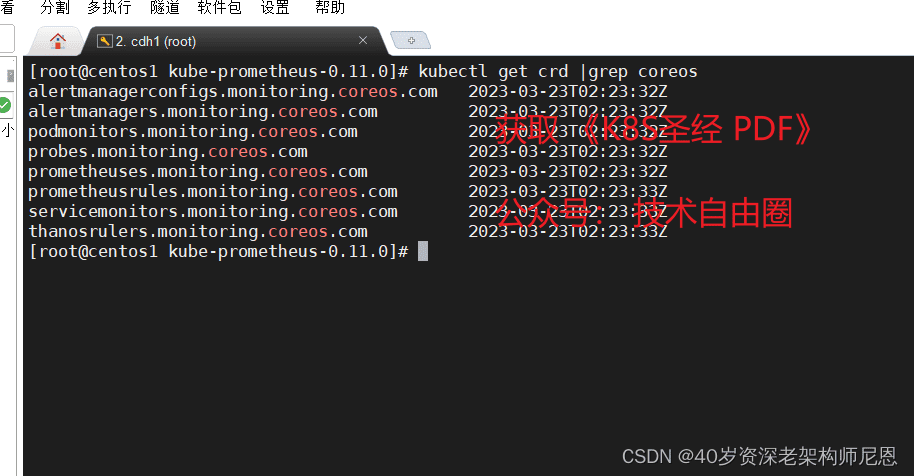

已安装的 CRD 与 Pod

3.3 核心 CRD 说明

CRD作用
Prometheus声明 Prometheus Server 部署
ServiceMonitor声明如何 scrape 一组 Service
PodMonitor声明如何 scrape 一组 Pod
PrometheusRule告警 / recording 规则
Alertmanager告警路由与通知

Operator 作为控制器，持续 reconcile 上述 CR 的期望状态；Prometheus 通过 ServiceMonitor 自动发现 scrape target，无需手写 prometheus.yml 里每个 job。

四、访问 Prometheus / Grafana / Alertmanager

集群内 Service 默认为 ClusterIP，本地调试可用 port-forward：

kubectl --namespace monitoring port-forward svc/prometheus-k8s 29090:9090
kubectl --namespace monitoring port-forward svc/grafana 23000:3000
kubectl --namespace monitoring port-forward svc/alertmanager-main 29093:9093

浏览器打开 http://localhost:29090 → Status → Targets 查看服务发现；Graph 查询 container_cpu_usage_seconds_total 等。

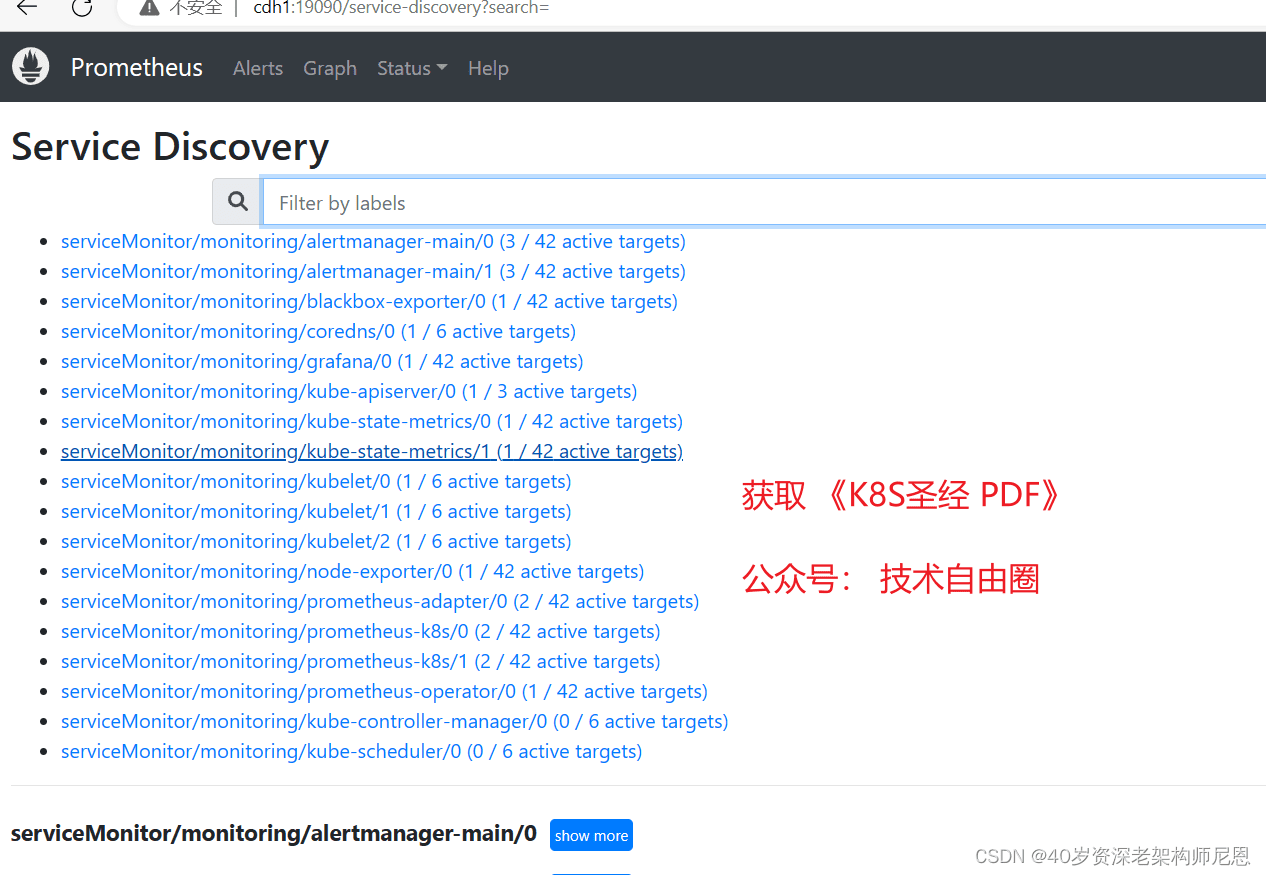

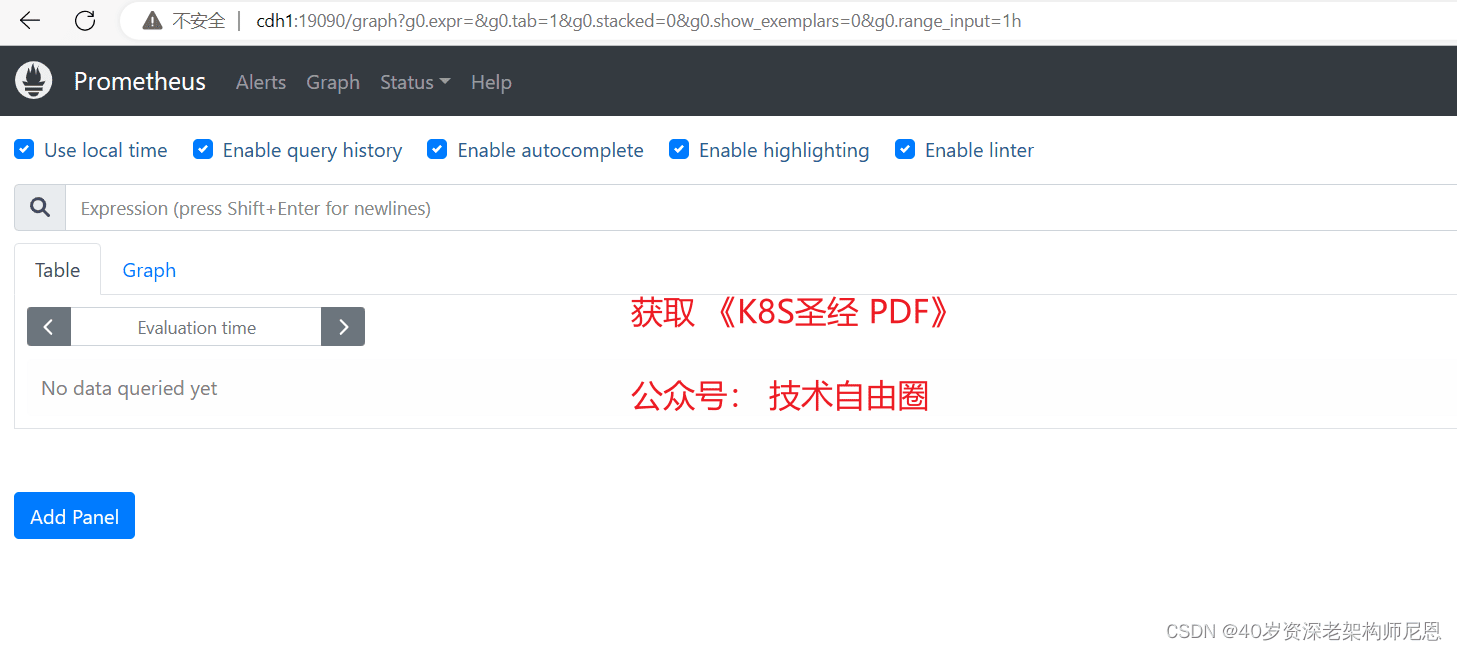

Prometheus Service Discovery

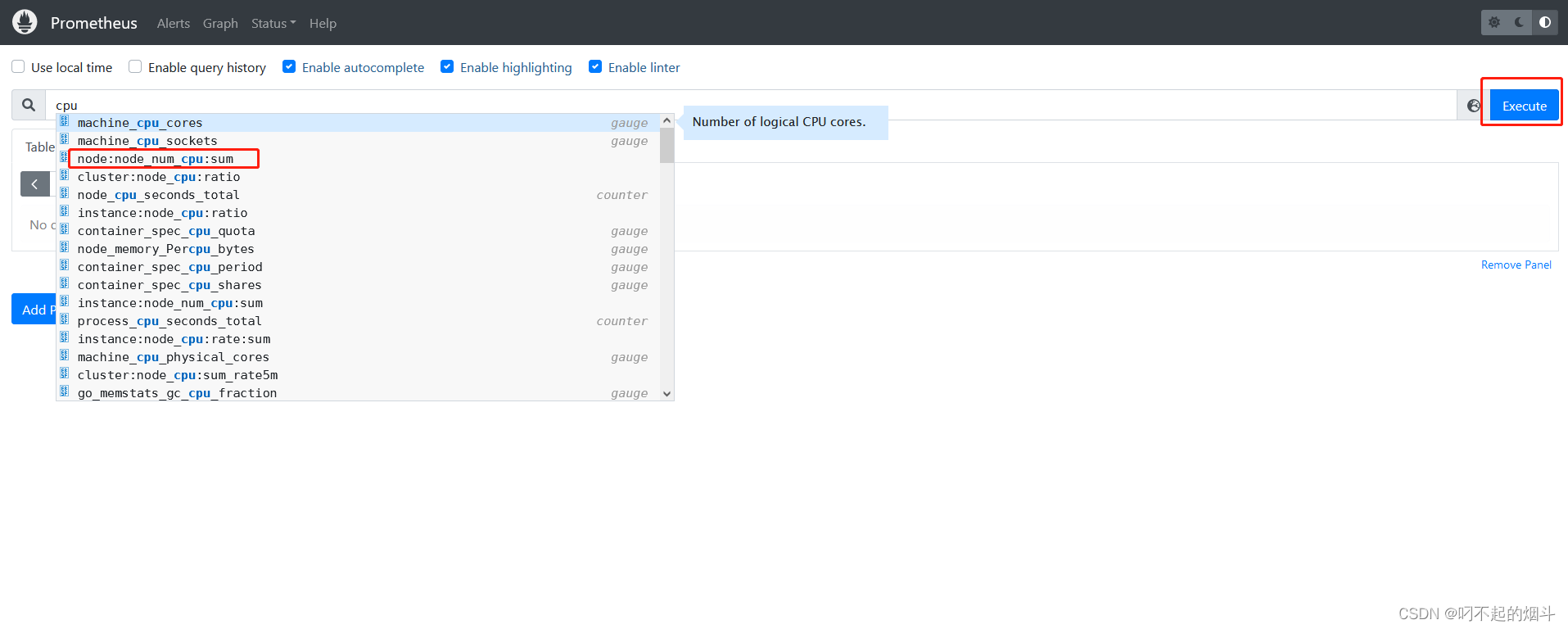

Prometheus Graph 查询

Grafana 默认账号 admin / admin，已预置 K8s 大盘。

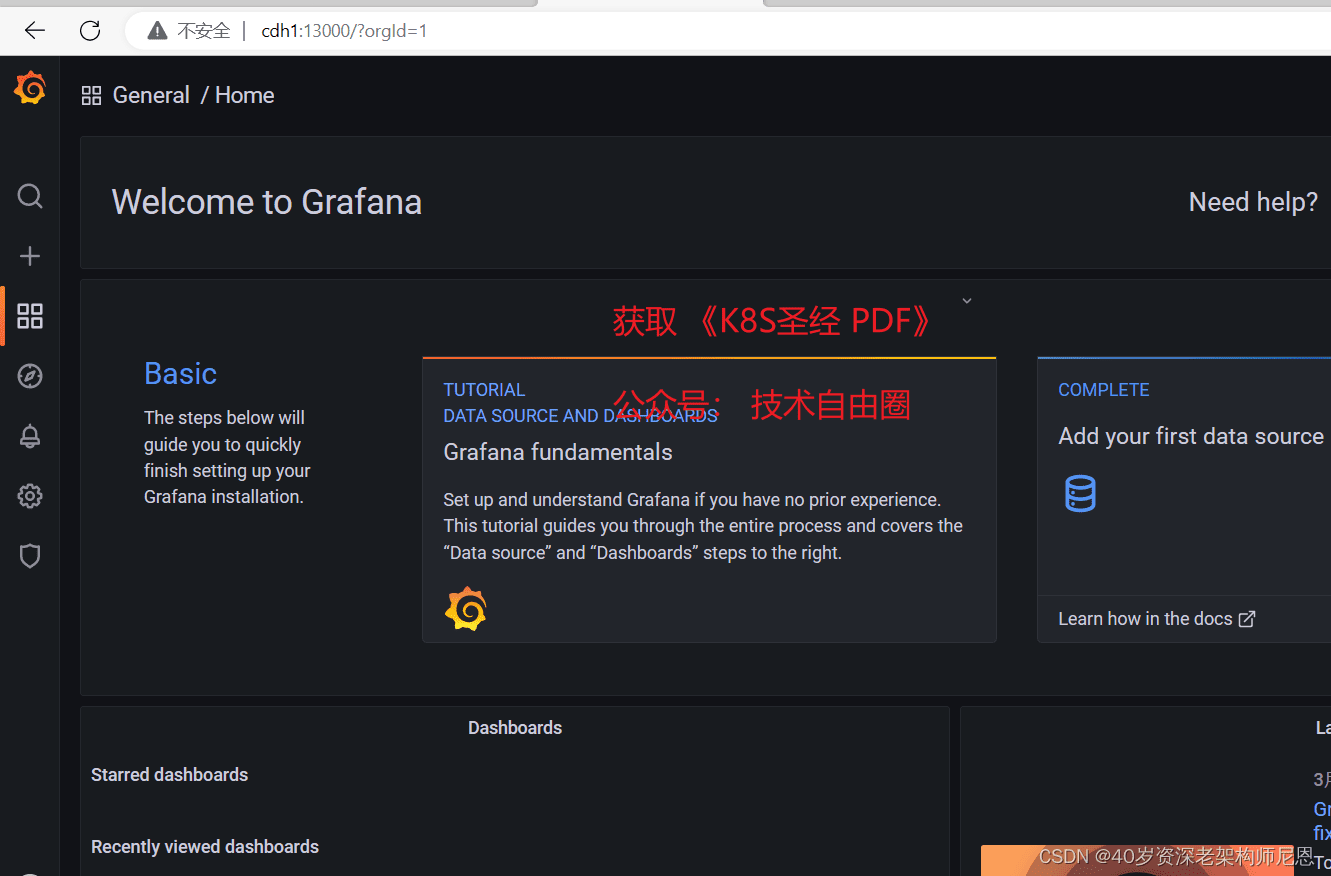

Grafana 登录

实验结束后清理：

kubectl delete --ignore-not-found=true -f manifests/ -f manifests/setup

五、Metrics API 两类指标

Kubernetes apiserver 通过 聚合层（kube-aggregator） 扩展监控 API：

API提供者典型用途
metrics.k8s.iometrics-server / adapterCPU、内存（Core Metrics）
custom.metrics.k8s.ioprometheus-adapterQPS、队列深度等 Custom Metrics

Core Metrics 来自 Kubelet/cAdvisor，由 metrics-server 聚合；Custom Metrics 需 Prometheus 采集业务指标，再由 prometheus-adapter 转换格式并注册 APIService。

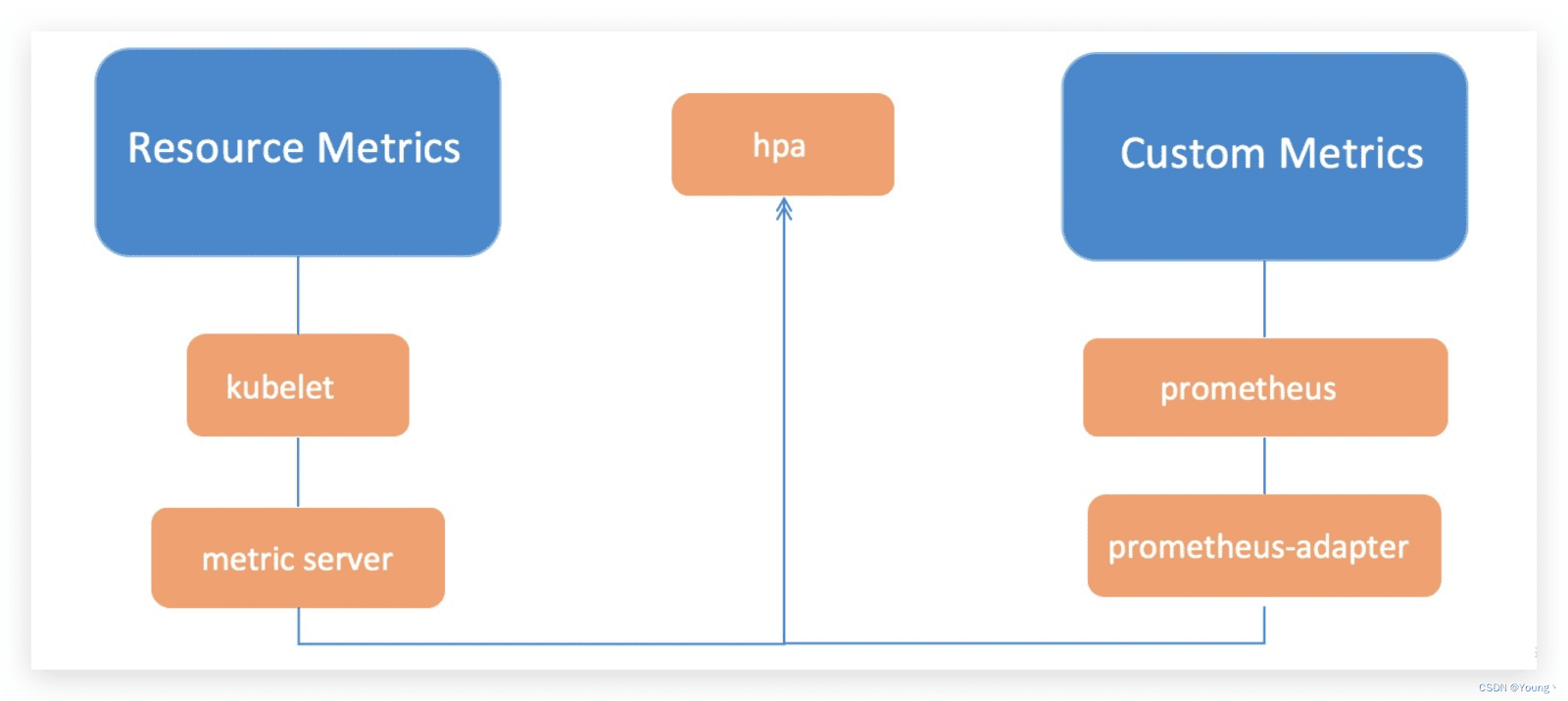

Metrics Server 与 Adapter 架构

六、部署 k8s-prometheus-adapter

Prometheus 的 metrics 不能直接被 HPA 使用，必须经过 adapter 转为 Kubernetes 可识别的 Custom Metrics API。

6.1 克隆与证书

git clone https://github.com/kubernetes-sigs/prometheus-adapter.git
cd prometheus-adapter
git checkout v0.9.1

export PURPOSE=serving
openssl req -x509 -sha256 -new -nodes -days 365 -newkey rsa:2048 \
  -keyout serving.key -out serving.crt -subj "/CN=ca"
kubectl -n monitoring create secret generic cm-adapter-serving-certs \
  --from-file=./serving.crt --from-file=./serving.key

6.2 修改 namespace 并部署

官方 manifest 默认 namespace 为 custom-metrics，需改为 monitoring：

cd deploy
for f in manifests/*.yaml; do
  sed -i 's/namespace: custom-metrics/namespace: monitoring/g' "$f"
  sed -i 's/apiregistration.k8s.io\/v1beta1/apiregistration.k8s.io\/v1/g' "$f"
done
kubectl apply -f manifests/

验证 APIService：

kubectl get apiservices | grep metrics
# 期望看到：
# v1beta1.metrics.k8s.io
# v1beta1.custom.metrics.k8s.io

6.3 测试 Custom Metrics API

kubectl get --raw "/apis/custom.metrics.k8s.io/v1beta1" | jq .
kubectl get --raw "/apis/custom.metrics.k8s.io/v1beta1/namespaces/monitoring/pods/*/fs_usage_bytes" | jq .

若 resources 数组为空或查询无数据，多半是 adapter ConfigMap 规则 或 Prometheus 尚未 scrape 到业务 Pod——下一篇专门配置 QPS 规则与 ServiceMonitor。

Custom Metrics API 验证

七、Adapter 配置文件结构（预览）

ConfigMap 中主要三块：

rules:           # Custom Metrics（QPS 等）
resourceRules:   # Resource Metrics（CPU/内存，可替代 metrics-server）
externalRules:   # External Metrics（跨集群指标，本文暂不涉及）

单条 rules 包含四步（Discovery → Association → Naming → Querying）：

rules:
  - seriesQuery: 'http_server_requests_seconds_count{namespace!="",pod!=""}'
    resources:
      overrides:
        namespace: {resource: namespace}
        pod: {resource: pod}
    name:
      matches: "^(.*)_seconds_count$"
      as: "${1}_per_second"
    metricsQuery: 'sum(rate(<<.Series>>{<<.LabelMatchers>>}[1m])) by (<<.GroupBy>>)'
  • seriesQuery：在 Prometheus 中发现哪些 series 可用于 HPA
  • resources：指标 label 与 K8s 资源（pod/namespace）的映射
  • name：暴露给 API 的指标名（如 http_server_requests_per_second）
  • metricsQuery：查询具体数值（rate() 把 counter 转为 QPS）

HPA Controller 周期拉取（默认 15s）时，会把 Deployment 的 matchLabels 填入 <<.LabelMatchers>>。

八、PrometheusRule 与告警（简述）

kube-prometheus 已预置大量 PrometheusRule。自定义告警只需创建 CR：

apiVersion: monitoring.coreos.com/v1
kind: PrometheusRule
metadata:
  name: my-app-rules
  namespace: monitoring
  labels:
    prometheus: k8s
    role: alert-rules
spec:
  groups:
    - name: my-app
      rules:
        - alert: HighErrorRate
          expr: rate(http_server_requests_seconds_count{status=~"5.."}[5m]) > 0.1
          for: 2m
          labels:
            severity: warning

Prometheus CR 的 ruleSelector 会匹配带 prometheus: k8s 标签的规则，并挂载到 Pod 内 /etc/prometheus/rules/。

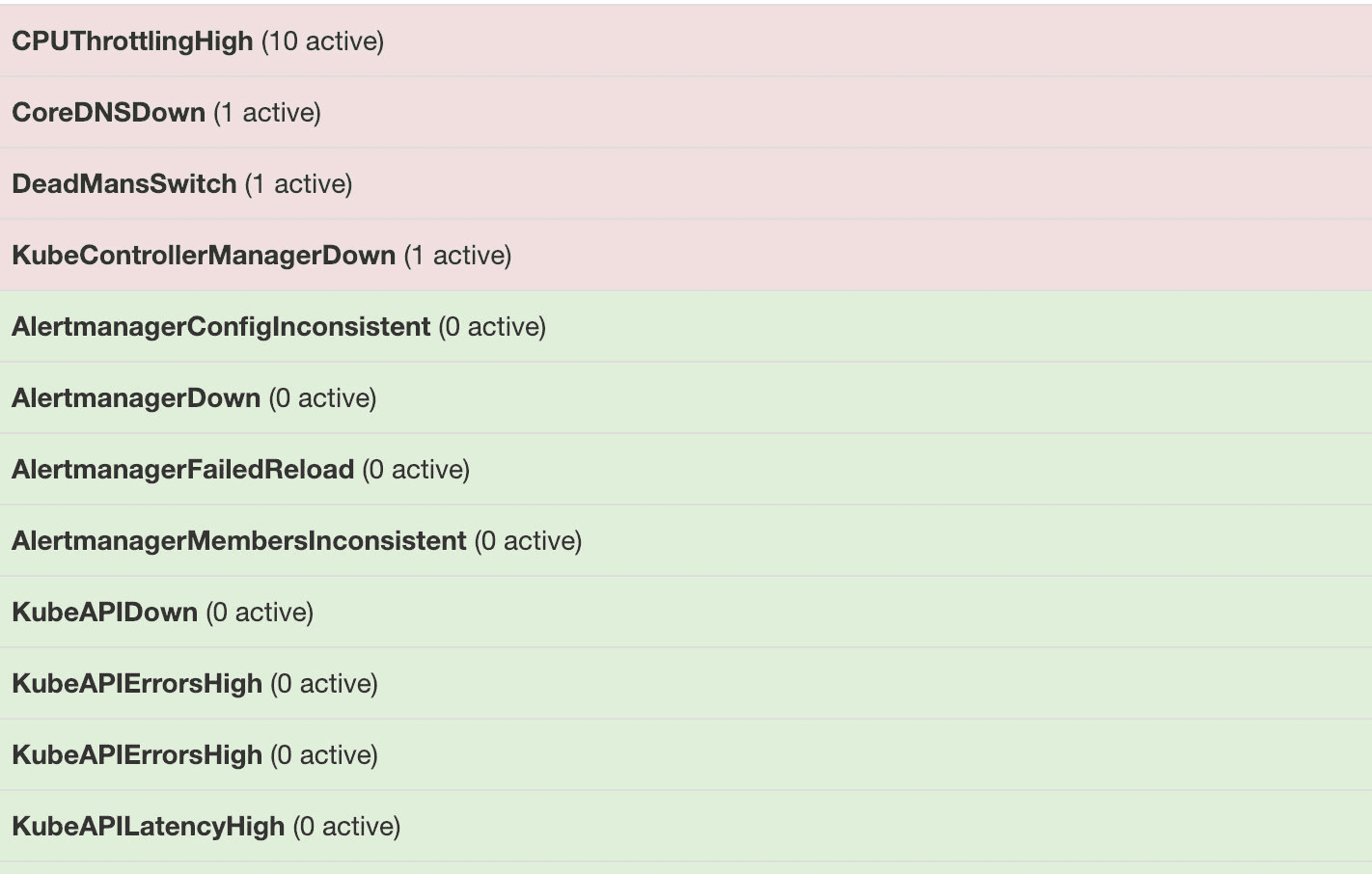

Prometheus 告警页

九、常见部署问题

9.1 镜像拉取失败（ErrImagePull）

到对应 Node 手动 docker pull，或替换为国内镜像（如自建 prometheus-adapter:v0.9.1）。

9.2 APIService 版本不匹配

no matches for kind "APIService" in version "apiregistration.k8s.io/v1beta1"

检查集群 kubectl api-versions，将 manifest 中 v1beta1 改为 v1。

9.3 Namespace 卡在 Terminating

kubectl proxy --port=9081 &
kubectl get ns monitoring -o json > ns.json
# 删除 spec.finalizers 后：
curl -k -H "Content-Type: application/json" -X PUT --data-binary @ns.json \
  http://127.0.0.1:9081/api/v1/namespaces/monitoring/finalize

9.4 数据未持久化

➡️ 下一篇：《custom-metrics-server 规则配置与 Grafana 展示》

小结

步骤命令 / 对象
应用埋点actuator + micrometer，/actuator/prometheus
监控栈kube-prometheus → Operator + Prometheus + Grafana
自定义 APIprometheus-adapter → custom.metrics.k8s.io
HPA 前置adapter ConfigMap rules + ServiceMonitor

➡️ 下一篇：《custom-metrics-server 规则配置与 Grafana 展示》
