Underlay/Overlay 网络与集群 DNS 解析

Corey2026/8/29大约 8 分钟云原生Kubernetes云原生CNIDNS

Kubernetes 系列 · 第 10/35 篇
上一篇：《Service 四层流量分发——iptables、IPVS 与四类 Port》 · 下一篇：《应用持久化存储——Volume、PV 与 PVC》

开头：Pod 跨节点能通，靠的是什么网络？

上一篇讲了 Service 如何在 Node 上用 iptables/ipvs 做四层转发。但 Pod 与 Pod 之间、Node 与 Node 之间的 Pod IP 如何路由可达，取决于 CNI 插件选择的 Underlay 或 Overlay 模型。与此同时，集群内应用很少手写 ClusterIP，而是依赖 CoreDNS 解析 <service>.<namespace>.svc.cluster.local。

本篇梳理 Underlay/Overlay 的差异、Flannel/Calico 等典型实现、IPVLAN 等高性能方案，以及 Service/Pod 的 DNS 域名规则与验证方法。

一、Underlay 与 Overlay 是什么

Underlay 与 Overlay 概念对比

概念定义
Underlay由交换机、路由器、DWDM 等物理设备构成的承载网，负责真实数据包传输
Overlay在 Underlay 之上用隧道/虚拟化技术构建的逻辑网络，业务与物理拓扑解耦

Overlay 的多实例化可服务同一租户的多业务或不同租户，是 SD-WAN、数据中心组网的核心技术之一。

1.1 为什么需要 Overlay

传统 Underlay 依赖硬件转发，存在局限：

  • 路径依赖物理拓扑，变更耗时长；
  • 难以在互联网上保证私密通信；
  • 网络切片、多路径负载分担实现复杂。

Overlay 通过 隧道封装（VXLAN、IPIP、GRE 等）在现有 Underlay 上叠加逻辑网络：

  • 流量不绑定特定物理线路；
  • 可按需建立虚拟拓扑，无需改底层布线；
  • 支持加密、分段、多路径。

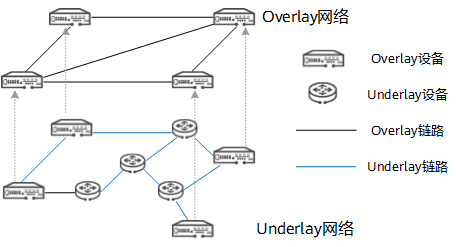

Overlay 在 Underlay 之上构建逻辑网络

二、Kubernetes 中的 Underlay 网络

Underlay Network 指 Node、交换机、路由器等基础设施组成的物理/二层/三层拓扑。

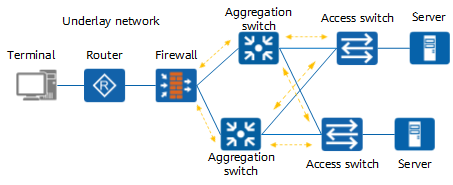

K8s 场景下的 Underlay 拓扑

  • 二层 Underlay：以太网 + VLAN；
  • 三层 Underlay：Internet 式路由，域内 OSPF/IS-IS，域间 BGP；广域也可用 MPLS。

在 Kubernetes 中，典型 Underlay 做法是 把 Node 当作路由器，Pod 网段以路由条目形式发布到集群，实现跨节点直连。

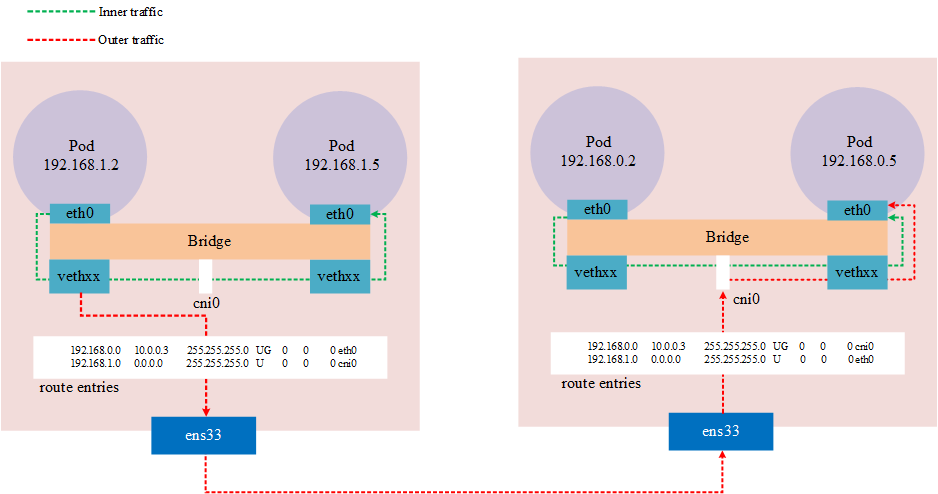

K8s Underlay：Node 作路由器，Pod 路由可达

2.1 Flannel host-gw 模式

Flannel host-gw 要求所有 Node 处于同一二层网络，Node 作为网关，跨节点通信走路由表而非隧道。

Flannel host-gw 二层以太网拓扑

注意：集群 Pod CIDR 建议至少 /16，以便「每 Node 一个子网、同 Node 上 Pod 共子网」。若子网划分不当，会出现路由不可达。

2.2 Calico BGP 模式

Calico 用 BGP（Border Gateway Protocol）在 Node 间分发 Pod 路由，去中心化、无集中控制面瓶颈。

与 host-gw 网络模型相近，但实现不同：

  • Flannel：flanneld 维护路由；
  • Calico：Felix 写本机路由/iptables，BIRD 作为 BGP 客户端与 Route Reflector 或 ToR 交换路由。

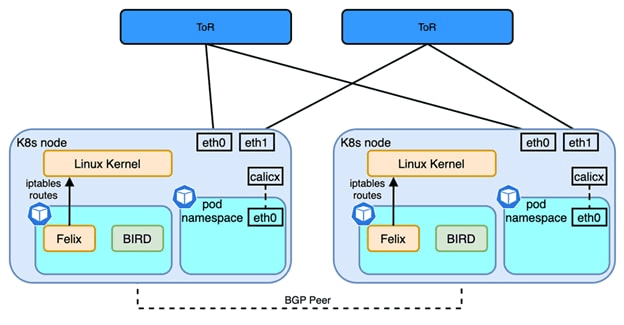

Calico 网络架构：Felix + BIRD

同一 IBGP 域内，BGP 客户端只需连接 RR，减少全互联连接数。

三、IPVLAN 与 MACVLAN

IPVLAN / MACVLAN 是网卡虚拟化技术，严格说更接近把 Pod 网络「拉平」到 Node 同级，而非传统 Overlay 隧道。

技术特点
IPVLAN一个物理网卡多个 IP，虚拟接口共享同一 MAC
MACVLAN一个物理网卡多个 MAC，每个虚拟接口可有独立 IP

常见 Pod 联网模型对比：

  1. veth + 网桥：veth pair 一头在 Pod、一头在宿主机 root ns，经网桥接入（Docker 默认 bridge 类似）；
  2. 多路复用：中间设备多虚拟接口，按 MAC/IP 区分报文；
  3. 硬件交换 / SR-IOV：每 Pod 分配 VF，接近物理机互通性能。

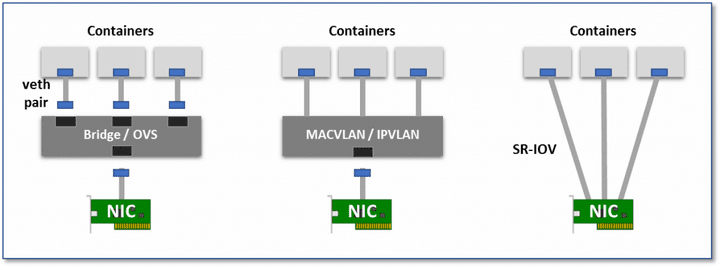

IPVLAN 将 Pod 网络与 Node 网络拉平

支持 SR-IOV 的网卡可将单一 PF 虚拟为多个 VF，Pod 绑定 VF 获得接近线速的 IO。

3.1 Kubernetes 中的 IPVLAN 实践

典型 CNI：Multus、DANM（诺基亚开源，面向电信级网络）。

Multus 组合「默认 CNI + 额外网络」：

  • 默认 eth0 仍由 Flannel 等提供集群网络；
  • 额外 VF（如 south0/north0）可走 SR-IOV + DPDK，用于高性能面。

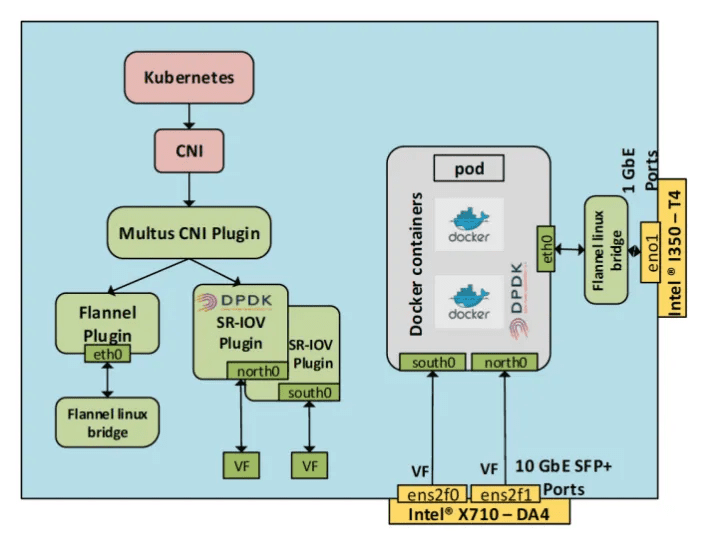

Multus + SR-IOV 多接口 Pod

也可将主机物理接口直接移入 Pod netns（需接口存在且不与默认网络冲突），此时 Pod 与 Node 处于同一 L2/L3 平面。

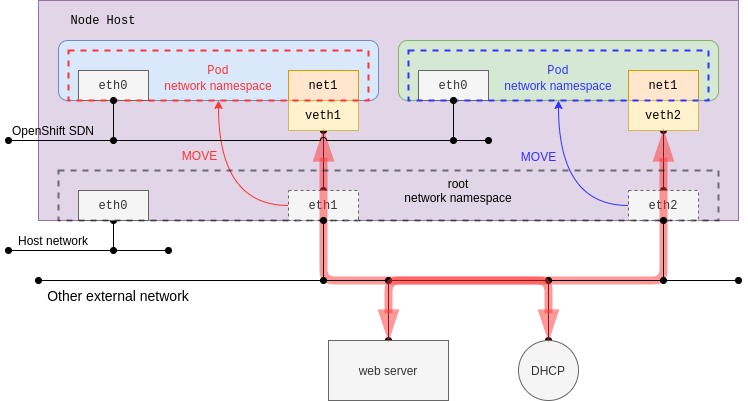

Multus Overlay 与 IPVLAN 架构

DANM 同样支持 SR-IOV/DPDK 与 IPVLAN，面向 telco 级 K8s 部署。

四、Overlay 网络模型

Overlay 使用 隧道协议 封装帧/包，在 Underlay 上传输，对端解封装，Underlay 无感知。

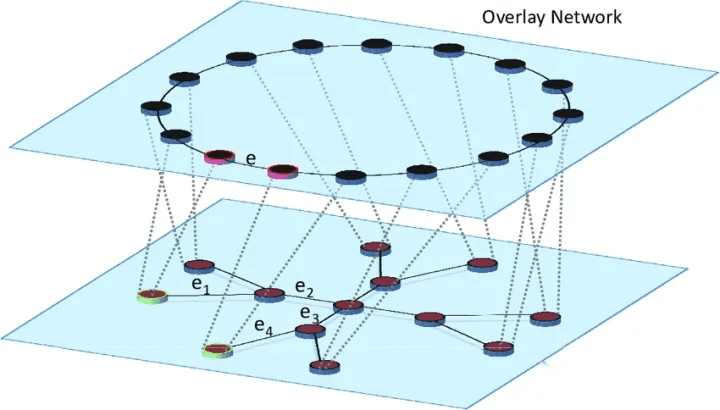

Overlay 隧道封装示意

4.1 常见隧道技术

协议层级说明
GREL3通用路由封装
IPIPL3IP in IP，Linux ipip.ko
VXLANL2 over L4 UDP默认端口 4789，VNID 24 位（约 1600 万逻辑网）
NVGRE / Geneve其他 Overlay 标准各厂商/场景选用

Flannel、Calico 的 VXLAN/IPIP 模式均属 Overlay。

4.2 IPIP

IPIP 通过内核模块封装 IP 包。检查/加载模块：

lsmod | grep ipip
modprobe ipip

与 VXLAN 不同：VXLAN 外层是 UDP，IPIP 外层仍是 IP 头。

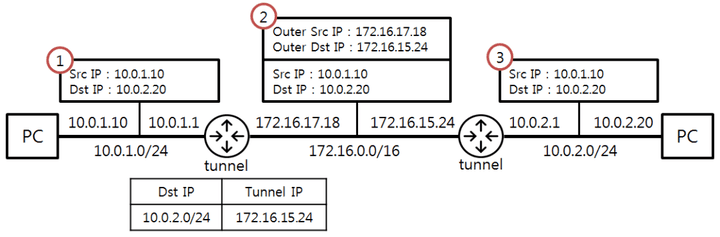

IPIP 工作流

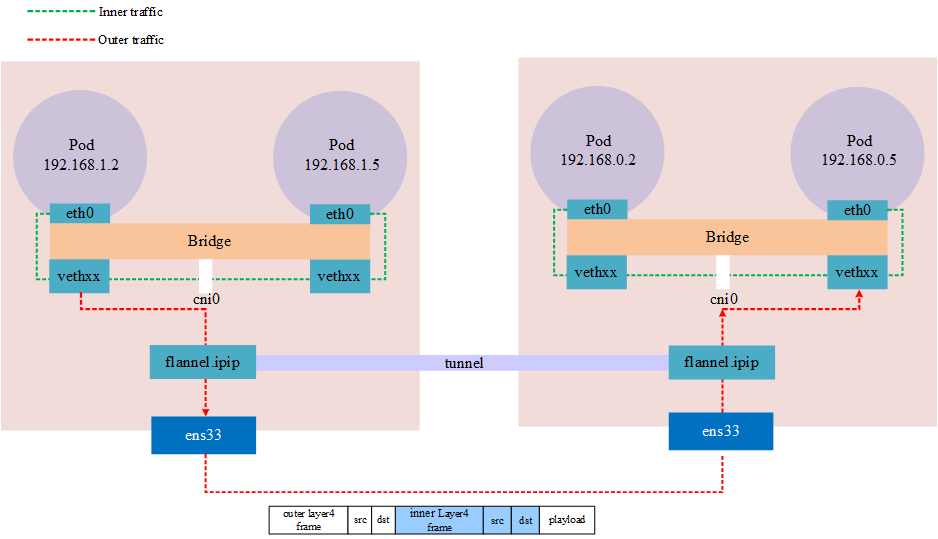

Kubernetes 中 IPIP 跨 Node 通信

注意：部分公有云（如 Azure）可能禁止 IPIP 流量。

4.3 VXLAN

Linux 自 3.7+ 支持 VXLAN，生产建议 3.9/3.10+。

Flannel 维护 flannel.1 等 VTEP 设备，跨 Node 时查 FDB/MAC 表，封装 UDP 发往对端 VTEP。

bridge fdb show dev flannel.1
# 26:5e:87:90:91:fc dev flannel.1 dst 10.0.0.3 self permanent

VXLAN 简单拓扑

Kubernetes 中 VXLAN 跨 Node

Flannel 在 Linux 上默认 VXLAN 端口 8472（非 IANA 4789），Wireshark 可能只显示为 UDP。

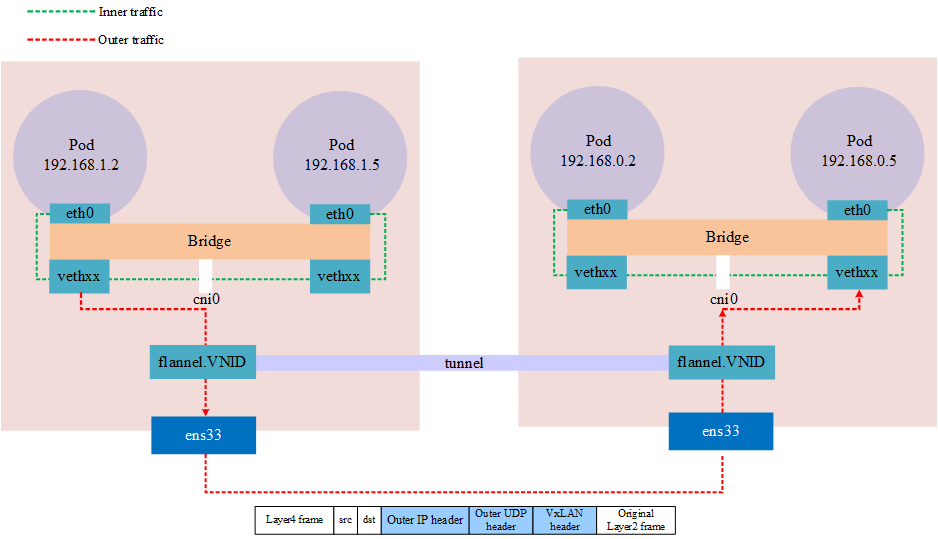

VXLAN 抓包解封装

4.4 Weave Net（fastdp）

Weave 使用 VXLAN + Linux openvswitch datapath（fastdp），并对流量加密。内核 ≥ 3.12 走 fastdp；更低版本回退 sleeve 用户态模式，性能较差。

Weave fastdp 拓扑

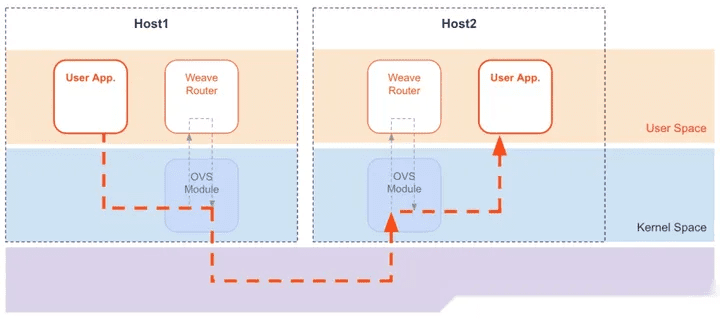

Weave 网络模式

五、Underlay vs Overlay 选型参考

场景倾向
同机房二层、追求简单高性能Flannel host-gw、Calico BGP（Underlay 路由）
跨三层、公有云、多租户Flannel/Calico VXLAN、Cilium
极低延迟、NFV、DPDKIPVLAN/SR-IOV + Multus
云厂商禁止 IPIP优先 VXLAN 或其他

Service 的 ClusterIP 转发（第 9 篇）解决「稳定入口」；CNI 解决「Pod IP 如何跨 Node 可达」——二者配合才构成完整集群网络。

六、集群内 Service DNS

在集群内，Service 名是稳定的，即使 ClusterIP 由控制面自动分配。应用应优先使用 DNS 而非硬编码 IP。

6.1 Service 域名格式

<servicename>.<namespace>.svc.<clusterdomain>
  • servicename：Service 名称；
  • namespace：命名空间；
  • clusterdomain：默认 cluster.local（可在 kubelet 配置 --cluster-domain 修改）。

示例：nginx-gateway-svc.default.svc.cluster.local

同 Namespace 内可简写为 nginx-gateway-svc 或 nginx-gateway-svc.default。

6.2 Pod 域名格式

<pod-ip-dashed>.<namespace>.pod.cluster.local

例如 Pod IP 10.244.1.5 → 10-244-1-5.default.pod.cluster.local（Headless / 调试场景）。

6.3 实操验证

1. 创建 Namespace

apiVersion: v1
kind: Namespace
metadata:
  name: nginx-ns
  labels:
    name: lb-nginx-ns

2. 创建 Deployment

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-gateway-deployment
  labels:
    app: nginx-gateway
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx-gateway
  template:
    metadata:
      labels:
        app: nginx-gateway
    spec:
      containers:
        - name: nginx-gateway
          image: nginx:1.25
          ports:
            - containerPort: 8008

3. 创建 Service

apiVersion: v1
kind: Service
metadata:
  name: nginx-gateway-svc
spec:
  type: NodePort
  selector:
    app: nginx-gateway
  ports:
    - port: 8008
      targetPort: 8008
      nodePort: 31090
      protocol: TCP

4. 在 Pod 内测试 DNS

kubectl run dns-test -i --tty --image=busybox --restart=Never --rm -- /bin/sh
# wget -O- http://nginx-gateway-svc.nginx-ns.svc.cluster.local:8008

重要：在宿主机上 curl Service 域名通常不通——CoreDNS 解析与 ClusterIP 路由是集群内机制，宿主机 DNS 未指向集群 DNS 或未加入集群网络。

七、DNS 解析链路简述

  1. Pod /etc/resolv.conf 指向 kube-dns/CoreDNS Service（通常 10.96.0.10）；
  2. 查询 *.svc.cluster.local 由 CoreDNS kubernetes 插件 从 apiserver 读取 Service/Endpoint；
  3. 普通 Service 返回 ClusterIP；Headless 返回 Pod IP 列表。

自定义 cluster.local 后缀时，需同步修改 kubelet、CoreDNS ConfigMap 与应用配置。

八、NetworkPolicy：Pod 级网络防火墙

前文解决的是「怎么通」（Underlay/Overlay 打通 Pod 网络），NetworkPolicy 解决「该不该通」——默认 K8s 网络是全通的：任何 Pod 可以访问任何 Pod 与 Service。生产上（尤其多租户/前后端分离）需要按白名单收紧（官方 docs）。

心智模型三条：

  • NetworkPolicy 作用于 Pod（通过 podSelector 选中），描述「谁能进（ingress）/谁能出（egress）」；
  • 一旦某 Pod 被任意 Policy 选中，它就进入白名单模式——没被规则允许的流量一律丢弃；
  • 没被任何 Policy 选中的 Pod 保持全通。
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: api-allow-web-only
  namespace: prod
spec:
  podSelector:
    matchLabels:
      app: api                  # 作用于 api Pod
  policyTypes: [Ingress]
  ingress:
    - from:
        - podSelector:
            matchLabels:
              app: web          # 只允许 web 进
      ports:
        - protocol: TCP
          port: 8080
要点说明
必须 CNI 支持NetworkPolicy 由 CNI 插件实现（Calico、Cilium 等），Flannel 等不支持时写了也不生效——先确认插件（Cilium 部署）
默认全通 → 先加「deny all」常见起步：给 namespace 加一条「禁止所有入站」的策略，再逐条放行
命名空间间隔离from 里用 namespaceSelector 可按 ns 放行/禁止

💡 Service 层面的访问控制是 RBAC（管 API），数据面的访问控制就是 NetworkPolicy——一个管「能不能操作对象」，一个管「包能不能过去」，二者互补，见 16 篇安全节。

九、小结

主题要点
Underlay物理/路由承载；host-gw、Calico BGP 把 Node 当路由器
OverlayVXLAN/IPIP/GRE 隧道；跨三层、云环境常见
IPVLAN高性能、Pod 与 Node 同平面；Multus/DANM
Service DNS<svc>.<ns>.svc.cluster.local
Pod DNS<ip-dashed>.<ns>.pod.cluster.local
访问范围Service DNS 仅集群内有效

➡️ 下一篇：《Ingress 七层流量分发——原理、部署模式与动态域名》
