HPA 自动伸缩与 CRI/CNI/CSI/CRD 扩展点

Corey2026/8/29大约 5 分钟云原生Kubernetes云原生K8s系列HPACRICRD

Kubernetes 系列 · 第 8/35 篇
上一篇：《DaemonSet、StatefulSet、Job 与 CronJob》 · 下一篇：《Service 四层流量分发——iptables、IPVS 与四类 Port》

开头：CPU 飙到 400%，Pod 能自己变 4 个吗？

流量高峰手动 kubectl scale 太慢。Kubernetes 的 HPA（Horizontal Pod Autoscaler） 根据 CPU、内存或自定义指标自动调整 Deployment / ReplicaSet 副本数。

本篇先讲基于 metrics-server 的 CPU HPA 完整链路（含 API 聚合与安装排障），再梳理 OCI / CRI / CNI / CSI / CRD 扩展体系与 CRD 创建流程。

一、HPA 概述

HPA 使 Pod 水平自动伸缩，无需手工扩容。

对比HPAVPA
方向增加 Pod 数量增加单 Pod 资源
适用无状态、易水平扩展有序处理、有状态
建议一般不与 VPA 同时作用于同一资源—

HPA 适用于 Deployment 和 ReplicaSet，由 API Server 与 controller 共同实现。

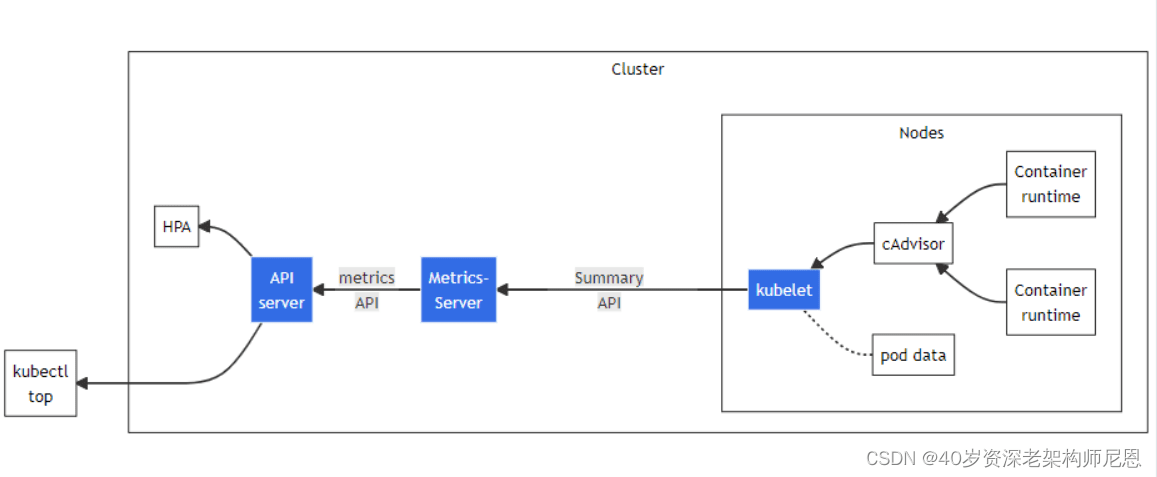

HPA 概念

二、Metrics 采集架构

自 v1.8 起，资源监控通过 Metrics API 暴露；组件 Metrics Server 替代已废弃的 Heapster（1.11 起逐步淘汰）。

Metrics Server 从 Kubelet 采集指标，经 Metrics API 供 HPA、VPA、kubectl top 使用。

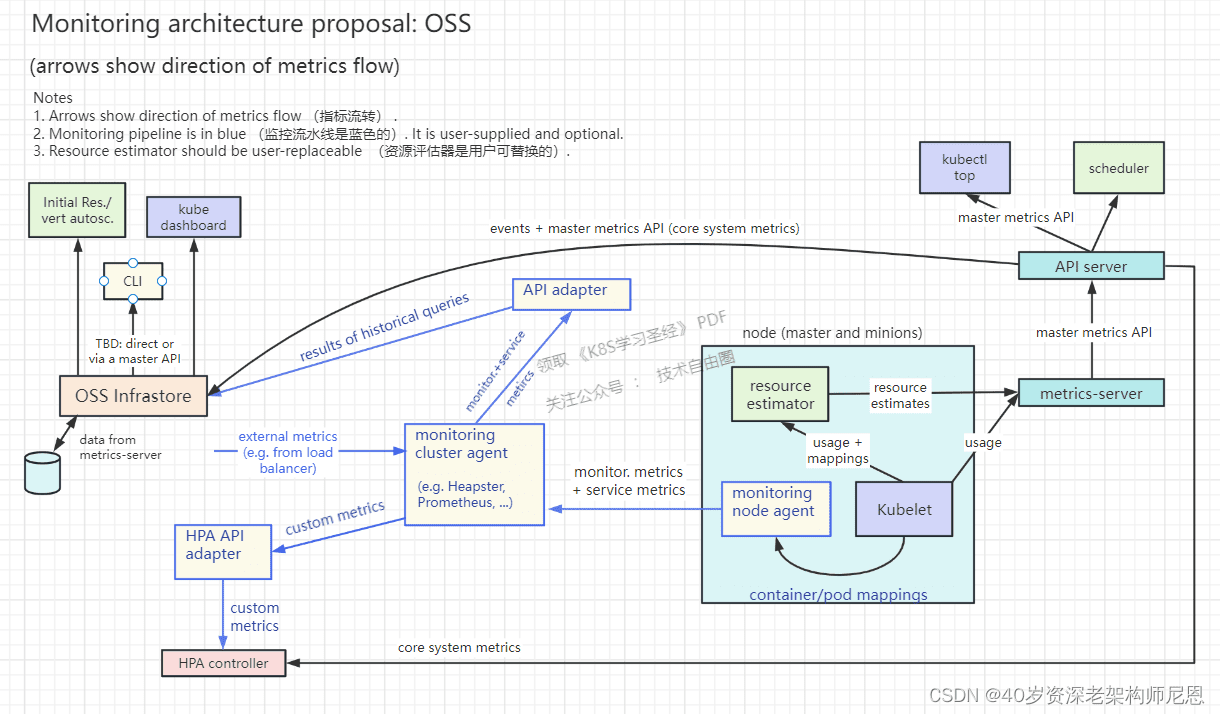

Metrics 架构

两条 Pipeline

Pipeline组件用途
Core metricsKubelet、metrics-server、Metrics API调度、HPA、kubectl top
MonitoringPrometheus、Node Exporter 等告警、自定义指标、QPS 伸缩

Kubernetes 正常运行只依赖 core metrics；Monitoring 由第三方实现。系列第 18–19 篇介绍 Prometheus + 自定义 QPS HPA。

注意： Metrics API 不持久化历史数据，只能查当前用量。

三、前置条件：开启 API 聚合

Metrics Server 通过 API Aggregation 注册到 Kubernetes API。

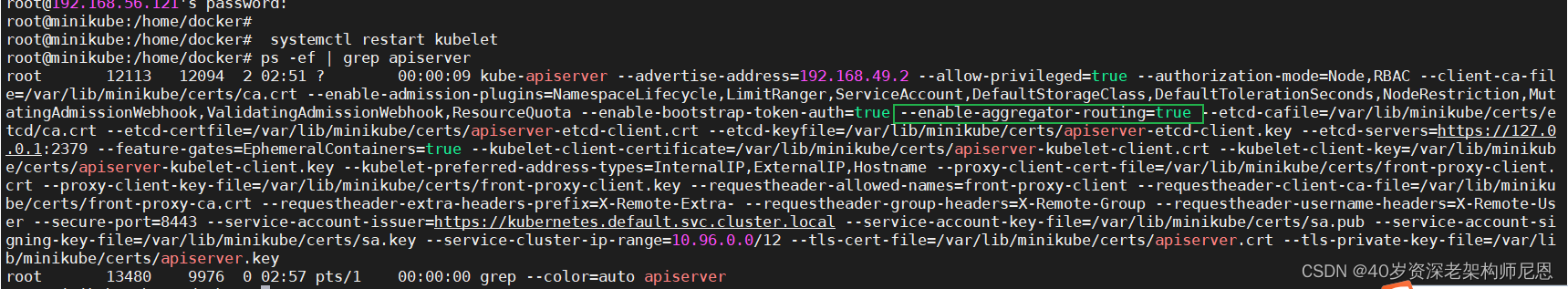

检查 apiserver 是否开启 --enable-aggregator-routing=true：

ps -ef | grep apiserver

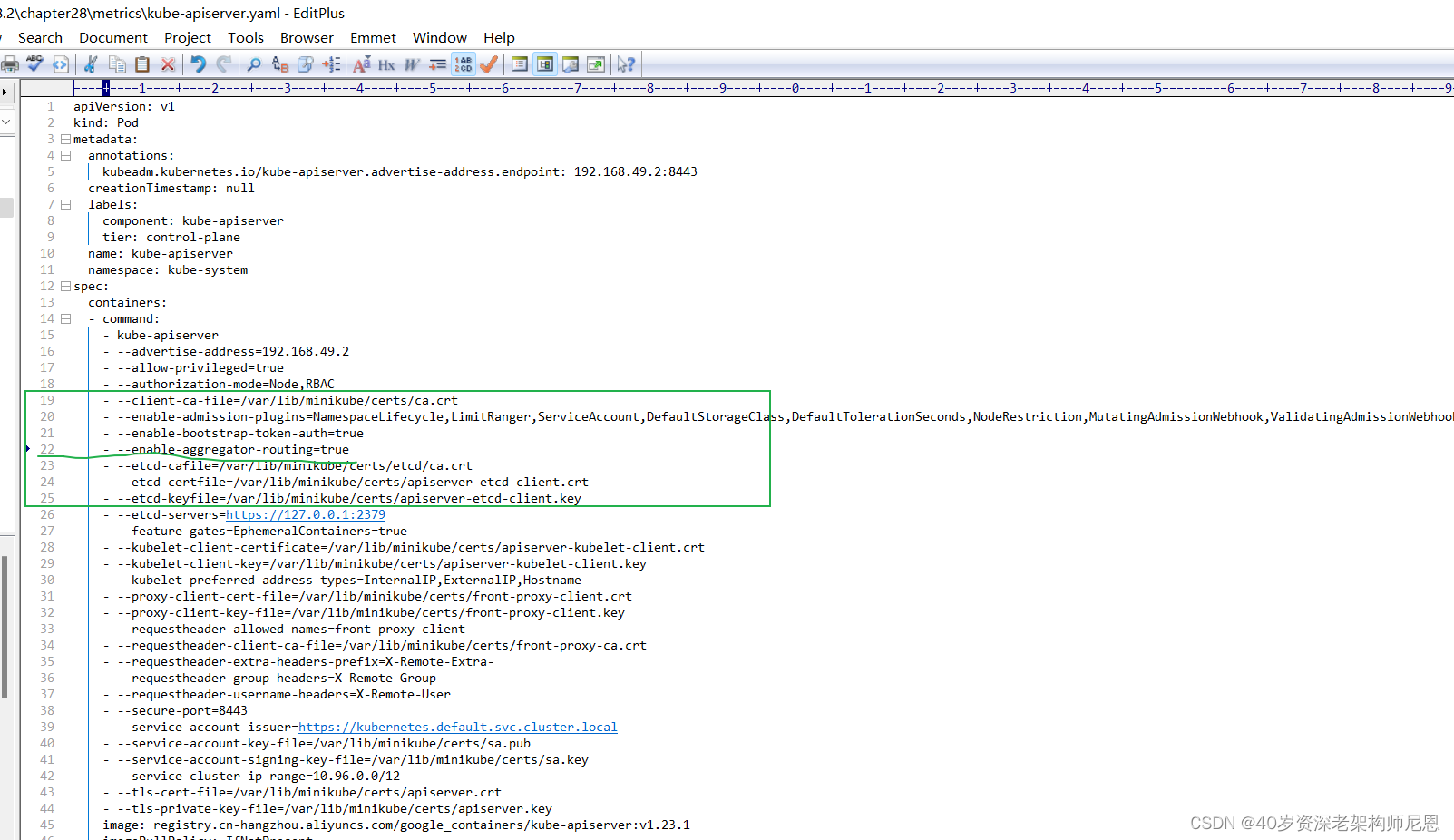

若未开启，编辑 /etc/kubernetes/manifests/kube-apiserver.yaml，添加：

- --enable-aggregator-routing=true

修改后 kubelet 会自动重启 apiserver：

systemctl restart kubelet

开启 Aggregator Routing

四、安装 metrics-server

方式一：Minikube 插件

minikube addons enable metrics-server

若拉取 k8s.gcr.io 失败，可换国内镜像：

minikube ssh
docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/metrics-server-amd64:v0.5.2
docker tag registry.cn-hangzhou.aliyuncs.com/google_containers/metrics-server-amd64:v0.5.2 \
  k8s.gcr.io/metrics-server/metrics-server:v0.5.2

Deployment 中设置 imagePullPolicy: IfNotPresent。

方式二：手动安装（推荐学习）

版本需与 K8s 匹配（示例 v0.6.3 支持 1.19+）：

Metrics ServerK8s 版本
0.6.x1.19+
0.5.x1.8+
# 若已启用插件，先禁用
minikube addons disable metrics-server

wget https://github.com/kubernetes-sigs/metrics-server/releases/download/v0.6.3/components.yaml
# 修改镜像地址、TLS 参数、imagePullPolicy
kubectl apply -f components.yaml

验证：

kubectl get pod -n kube-system | grep metrics-server

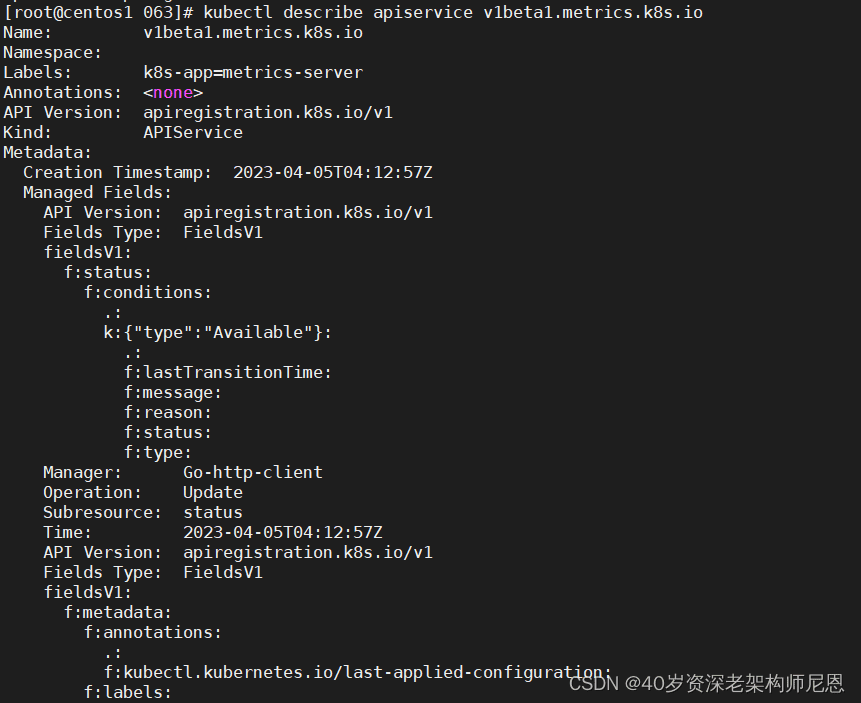

kubectl describe apiservice v1beta1.metrics.k8s.io
kubectl top nodes
kubectl top pods

常见错误 endpoints for service/metrics-server have no addresses with port name "https"，需检查 TLS 与 kubelet 证书配置。

metrics-server 安装

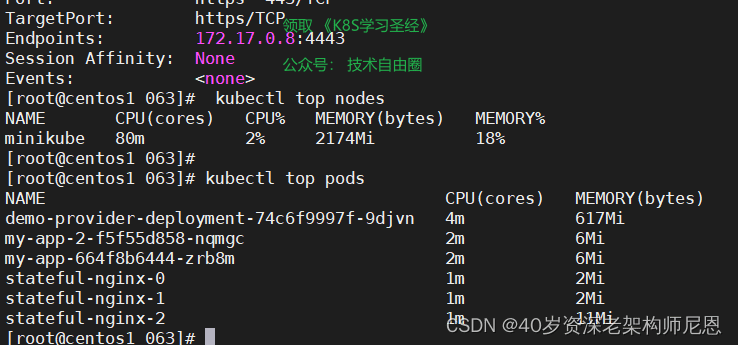

kubectl top 成功

五、HPA 实操：Spring Cloud 微服务

前提：Pod 必须设置 resources.requests

HPA 按 requests 计算利用率。例如 requests.cpu: 250m，CPU 目标 50% 即平均不超过 125m。

resources:
  requests:
    cpu: 250m
    memory: 512Mi
  limits:
    cpu: 500m
    memory: 1Gi

创建 HPA

kubectl autoscale deployment demo-provider-deployment \
  --cpu-percent=50 --min=1 --max=4

含义：CPU 平均利用率超过 50% 时，副本在 1–4 之间自动调整。

kubectl get hpa
watch kubectl get hpa
kubectl delete hpa demo-provider-deployment

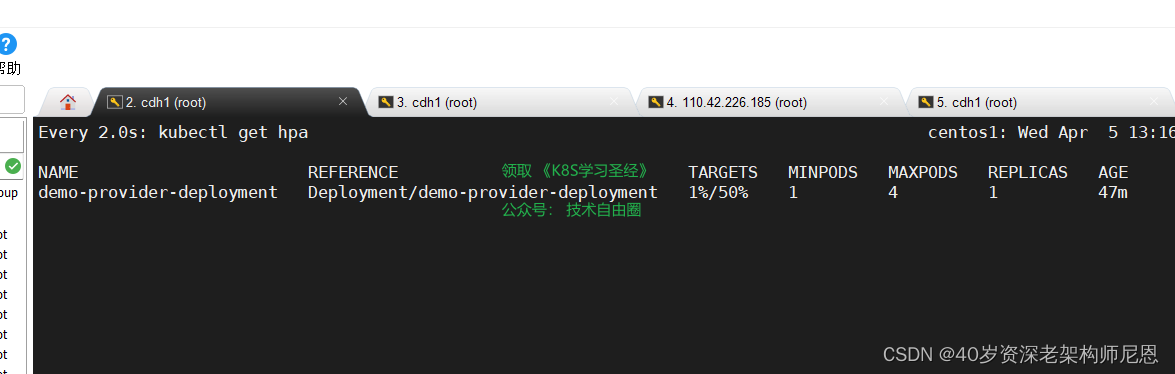

HPA 创建

压测验证

wrk -t12 -c400 -d30s http://192.168.49.2:32700/demo-provider/swagger-ui.html

观察 HPA 指标上升、Pod 从 1 扩到 4：

HPA 扩容

也可基于内存或自定义指标（Prometheus Adapter）伸缩；QPS 方案见系列第 18 篇。

六、垃圾回收（扩展）

Kubernetes GC 删除失去 owner 的对象。kubectl delete 的级联策略：

kubectl delete replicaset my-repset --cascade=orphan   # 删 RS，保留 Pod
kubectl delete replicaset my-repset --cascade=true     # 级联删除（默认）

七、OCI、CRI、CNI、CSI、CRD

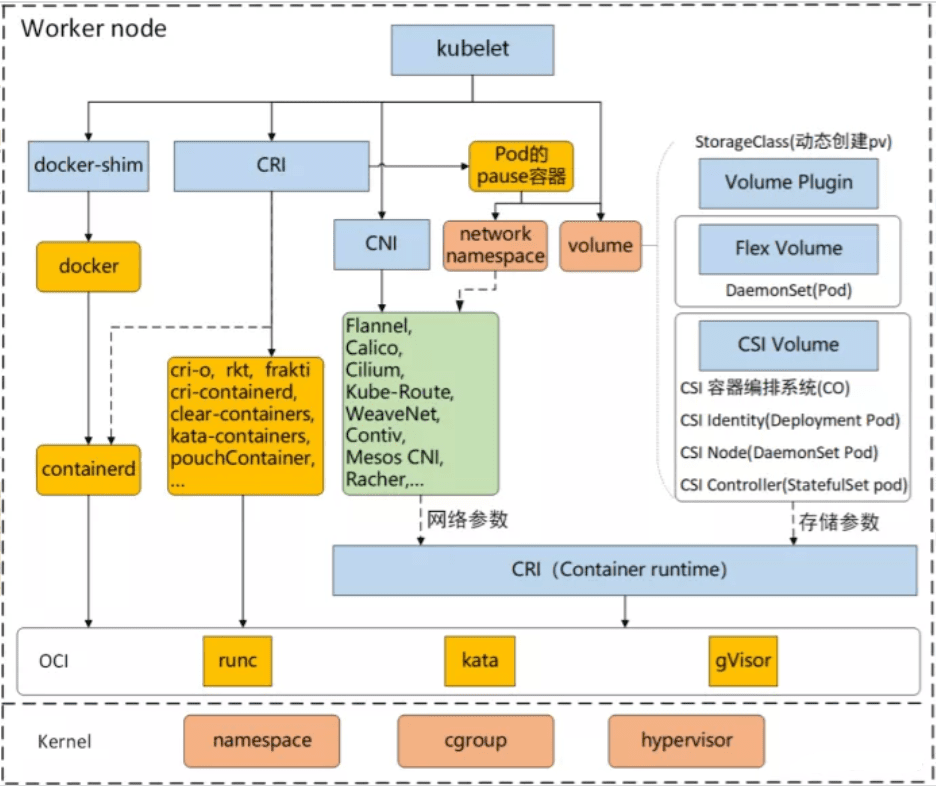

扩展接口体系

规范全称作用
OCIOpen Container Initiative容器镜像与运行时开放标准（runtime-spec、image-spec）
CRIContainer Runtime Interface容器运行时接口，提供计算资源
CNIContainer Network Interface容器网络接口，分配 IP、路由、DNS
CSIContainer Storage Interface容器存储接口，挂载卷
CRDCustomResourceDefinition用户自定义 API 资源类型
CNMContainer Network ModelDocker 提出的网络模型（与 CNI 并行）

CRI 常见实现

containerd、CRI-O、docker（逐步解耦）、kata-containers、clear-containers 等。

CNI 常见实现

Flannel、Calico、Cilium、WeaveNet、Kube-Route 等。CNI 与 CNM 对比：CNI 更模块化、可集成第三方 IPAM，CNM 绑定 Docker libnetwork。

CSI 演进

VolumePlugin（内置）→ FlexVolume → CSI（v1.13 GA）。Volume 生命周期与 Pod 独立，支持 Static / Dynamic 供给。

CRI 与 OCI 关系

CRI/OCI 生态

工作流程：

  1. Kubernetes / Docker 调用 CRI（containerd、CRI-O）
  2. CRI 遵循 OCI，通过 runc 与内核交互创建容器

八、CRD 与 CR

概念说明
CRD自定义资源定义，类似数据库表结构
CR自定义资源实例，类似表中的一行记录

为什么需要 CRD？ 用户希望把更多领域数据纳入 Kubernetes 统一管理，需扩展 API「表结构」。

CRD 在 API Server 中需实现（或依赖框架）：

  1. Schema 元数据定义
  2. 校验逻辑
  3. CRUD（持久化到 etcd）
  4. Controller（List-Watch 控制器，保证期望状态）

前 3 项可通过 YAML 声明；第 4 项需编程，但 K8s 提供了 List-Watch 框架降低难度。

九、创建 CRD 流程

CRD YAML 结构

三部分：常规元数据、表级信息（kind、plural、singular）、列级 Schema（OpenAPI v3）。

apiVersion: apiextensions.k8s.io/v1
kind: CustomResourceDefinition
metadata:
  name: fruits.example.com
spec:
  group: example.com
  names:
    kind: Fruit
    plural: fruits
    singular: fruit
  scope: Namespaced
  versions:
    - name: v1
      served: true
      storage: true
      schema:
        openAPIV3Schema:
          type: object
          properties:
            spec:
              type: object
              properties:
                name:
                  type: string
                sweetness:
                  type: boolean

官方文档：Create a CustomResourceDefinition

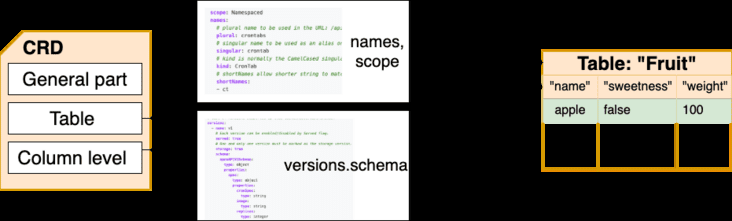

CRD 结构

创建 CR 实例

apiVersion: example.com/v1
kind: Fruit
metadata:
  name: apple
spec:
  name: apple
  sweetness: true

验证 CRUD（类比 SQL）

# CREATE TABLE
kubectl create -f fruit-crd.yaml

# INSERT
kubectl create -f apple.yaml

# SELECT *
kubectl get fruits

# SELECT WHERE
kubectl get fruit apple

# DELETE
kubectl delete fruit apple

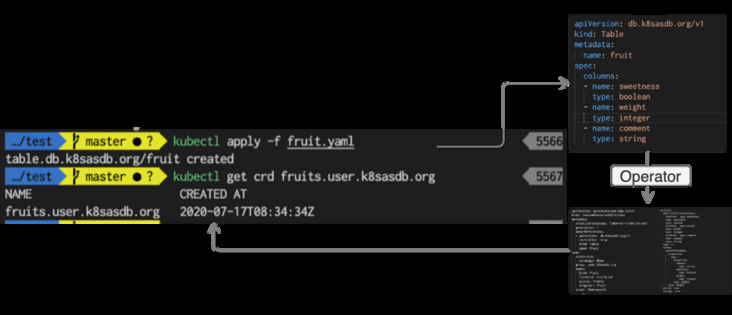

CR 列表

也可用 Operator 从简化的「表定义」自动生成 CRD YAML。

小结

  • HPA 依赖 Metrics Server 与 API Aggregation；Pod 须设 resources.requests。
  • Core metrics 支撑调度与 HPA；Monitoring pipeline 支撑 Prometheus 与自定义指标。
  • OCI → runc → CRI → Kubelet 是容器运行链路；CNI / CSI 分别扩展网络与存储。
  • CRD + Controller 扩展 Kubernetes API，CR 是具体实例。
