全面理解 MySQL 架构

Corey2026/9/4大约 7 分钟数据库数据库MySQL

MySQL 系列 · 第 1/10 篇
下一篇：《MySQL 索引底层数据结构与算法》

开头：先鸟瞰，再下钻

日常写 SQL，你往往只看到「输入一条语句，返回一个结果」。但 MySQL 内部经历了连接、解析、优化、执行、存储引擎读写等一系列步骤。理解这条链路，是后续索引优化、事务与锁、主从复制的基础。

本篇建立 MySQL 全景地图：Server 层与存储引擎层的分工、查询与更新的执行流程、redo log 与 binlog 为何并存，以及两阶段提交如何保证数据一致。

一、MySQL 怎么学

MySQL 专题可按两条线推进：

阶段主题
基础架构 → 索引底层 → Explain → 索引优化实战
进阶事务与锁 → MVCC 与 Buffer Pool → 日志机制 → 8.0 特性 → 集群与高可用

官方文档始终是权威参考：MySQL 8.0 Reference Manual。

二、一条 SQL 查询是如何执行的

mysql> SELECT * FROM user WHERE id = 10;

Navicat、JDBC 等工具都属于 MySQL 客户端（Client），负责把 SQL 请求发送到服务端。

2.1 整体架构

MySQL 服务端大体分为 Server 层 和 存储引擎层：

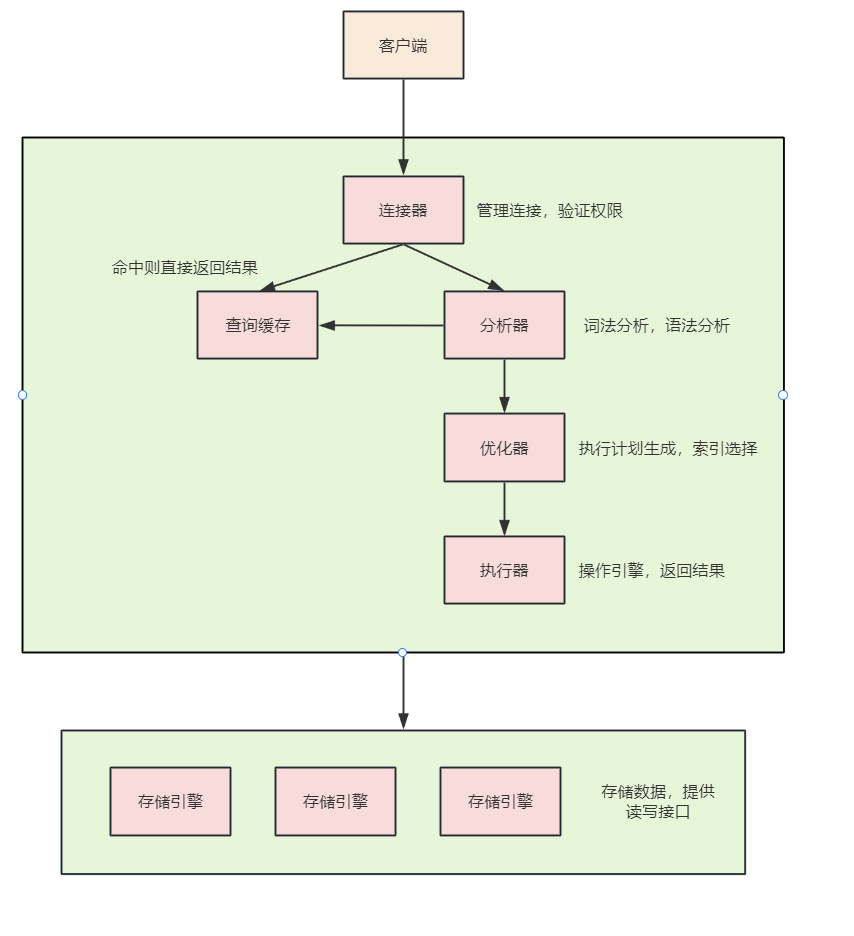

MySQL 基本架构：Client → Server 层 → 存储引擎层

层次职责
Server 层连接器、查询缓存（8.0 已移除）、分析器、优化器、执行器；内置函数、视图、存储过程、跨引擎能力；binlog 归档日志
存储引擎层数据的存储与检索；插件式架构，支持 InnoDB、MyISAM、Memory 等；InnoDB 自 5.5.5 起为默认引擎

建表不指定引擎时默认 InnoDB，也可显式指定：

CREATE TABLE t (...) ENGINE=InnoDB;
CREATE TABLE t_mem (...) ENGINE=MEMORY;

2.2 连接器

连接命令：

mysql -h$ip -P$port -u$user -p

TCP 握手完成后，连接器用用户名和密码做身份认证。通过后从权限表读取该连接拥有的权限——此后本连接内的权限判断都依赖此时读到的权限，不会因为中途改权限而立即生效。

长连接 vs 短连接

  • 长连接：连接建立后持续复用，减少握手开销；但连接内临时内存等资源要到断开才释放，大量长连接可能导致 OOM。
  • 短连接：每次查询完就断开，频繁建连成本高。

生产环境通常用 连接池 管理长连接。应对内存膨胀：

-- 查看连接状态
SHOW PROCESSLIST;
SHOW VARIABLES LIKE 'wait_timeout';  -- 默认 8 小时无活动则断开

-- MySQL 5.7+：大查询后重置连接状态，不必重连
mysql_reset_connection();

2.3 查询缓存（MySQL 8.0 已移除）

MySQL 5.7 及以前，Server 层会先查 query cache：以 SQL 文本为 key，命中则直接返回缓存结果。

为何多数场景不建议开启：更新压力大的库，缓存命中率极低——表一有更新，相关缓存全部失效。MySQL 8.0 直接移除了整块 query cache 功能。

若仍在 5.7 环境，可按需关闭或设为 DEMAND 模式，仅对带 SQL_CACHE 提示的语句缓存。

2.4 分析器

缓存未命中（或 8.0 无缓存）后进入 分析器，做两件事：

  1. 词法分析：识别关键字、表名、列名等。
  2. 语法分析：判断 SQL 是否符合 MySQL 语法。

语法错误时返回 You have an error in your SQL syntax，并指出 use near 附近的位置。

思考题：表 T 没有列 k，执行 SELECT * FROM T WHERE k = 1 报 Unknown column 'k' in 'where clause'，是在哪个阶段？

答案：分析器的语法/语义分析阶段——词法分析能识别 k 是列名，但 information_schema 里找不到该列。

2.5 优化器

分析通过后，优化器决定执行方案：选哪个索引、多表 JOIN 的连接顺序等。

-- 两种逻辑等价、效率可能不同的 JOIN 顺序
SELECT * FROM t1 JOIN t2 USING(ID) WHERE t1.c = 10 AND t2.d = 20;

若 t1 很大、t2 很小，优化器可能先从 t2 筛 d=20，再用 ID 关联 t1，减少扫描量。

2.6 执行器

优化器确定方案后，执行器开始执行：

  1. 检查对该表是否有查询权限（无权限则 SELECT command denied）。
  2. 打开表，调用存储引擎接口逐行读取、判断条件、组装结果集返回客户端。

权限检查时机

  • 命中 query cache 时，在返回结果前做权限验证。
  • 分析器做 precheck（能否访问库/表），但触发器等运行时才能确定的表，要在执行器阶段再校验。

Select 执行流程概览

三、一条 SQL 更新是如何执行的

CREATE TABLE T(ID INT PRIMARY KEY, c INT);
UPDATE T SET c = c + 1 WHERE ID = 2;

更新语句同样走连接 → 分析 → 优化 → 执行；与查询不同的是，还涉及 redo log 和 binlog 两套日志。

3.1 更新流程概览

  1. 连接器建立连接。
  2. 表有更新时，该表 query cache 全部失效（5.7）。
  3. 分析器识别为 UPDATE。
  4. 优化器决定使用 ID 索引。
  5. 执行器调用引擎接口找到 ID=2 的行并更新。
  6. 引擎把变更写入 redo log（prepare 状态），再写 binlog，最后 redo log 改为 commit。

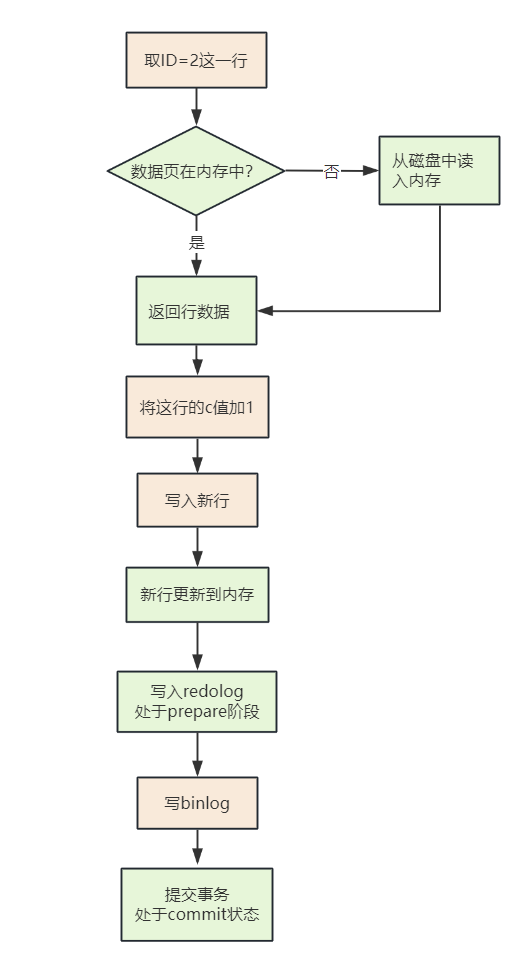

UPDATE 执行流程

3.2 redo log：InnoDB 的「粉板」

若每次更新都直接写磁盘，随机 IO 成本极高。InnoDB 采用 WAL（Write-Ahead Logging）：先写日志，再写磁盘。

类比：掌柜先在粉板上记赊账，打烊后再入账本。更新时先把记录写到 redo log 并更新内存（Buffer Pool），更新即算完成；空闲时再刷盘。

redo log 是 固定大小、循环写 的文件组（如 4 个 1GB 文件）：

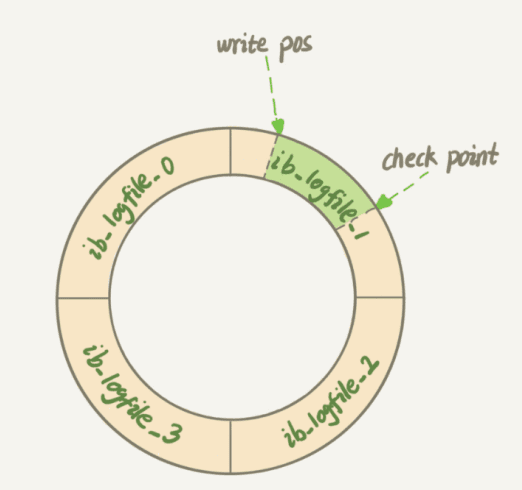

redo log 循环写入：write pos 与 checkpoint

  • write pos：当前写入位置，顺时针推进。
  • checkpoint：当前要擦除（刷盘）的位置。
  • 两者之间是可用空间；write pos 追上 checkpoint 时，必须暂停新写入，先推进 checkpoint。

有了 redo log，InnoDB 具备 crash-safe 能力：异常重启后仍可通过 redo log 恢复已提交的数据。

3.3 binlog：Server 层的「归档日志」

binlog 属于 Server 层，所有引擎都可使用，记录逻辑变更（如「给 ID=2 的 c 加 1」），用于 主从复制 和 按时间点恢复。

对比项redo logbinlog
归属InnoDB 引擎特有Server 层，全引擎
内容物理日志（数据页上的修改）逻辑日志（SQL 或行变更）
写入方式循环写，空间有限追加写，可切换文件

为何有两套日志？ 历史原因：MySQL 自带 MyISAM 不支持 crash-safe；InnoDB 以插件形式引入，需 redo log 保证崩溃恢复，binlog 则承担复制与归档。

3.4 误删数据如何恢复

假设中午 12 点误删了表，下午才发现：

  1. 找最近一次 全量备份（如昨晚）。
  2. 恢复到临时库。
  3. 从备份时间点起，依次重放 binlog，直到误删前一刻。
  4. 把临时库数据导回线上。

相关参数建议设为 1，保证持久化：

-- redo log 每次事务提交都刷盘
SET GLOBAL innodb_flush_log_at_trx_commit = 1;
-- binlog 每次事务提交都刷盘
SET GLOBAL sync_binlog = 1;

四、两阶段提交

redo log 与 binlog 是两套独立逻辑。若只写其中一个就 crash，用 binlog 恢复的库可能与原库不一致。

以 UPDATE T SET c = c + 1 WHERE ID = 2（c 原值为 0）为例：

场景后果
先写 redo、binlog 未写完就 crashredo 恢复后 c=1，但 binlog 无此记录，从库/备份恢复得到 c=0
先写 binlog、redo 未写完就 crashbinlog 有 c→1，redo 回滚后 c=0，恢复出来却是 c=1

因此 InnoDB 采用 两阶段提交（内部 XA）：

  1. 写 redo log，状态 prepare。
  2. 写 binlog。
  3. 调用引擎提交，redo log 改为 commit。

两阶段提交时序

崩溃恢复规则

  • redo 有 commit 标识 → 直接提交。
  • redo 只有 prepare → 用 XID 去 binlog 找对应事务；binlog 完整则提交，否则回滚。

redo log buffer：事务中多次写日志先放在内存 buffer，commit 时才刷到 ib_logfile 文件。

小结

模块查询路径中的作用
连接器认证、权限、连接管理
查询缓存5.7 可选；8.0 已删除
分析器词法、语法分析
优化器执行计划、索引与 JOIN 顺序
执行器权限、调用引擎接口
InnoDB数据页读写、redo log
binlog复制与时间点恢复

下一篇进入 索引底层：B+ 树为何成为 InnoDB 默认选择，聚簇索引与二级索引如何组织数据。
