Tomcat 整体架构与设计精髓

Tomcat 系列 · 第 1/4 篇
下一篇：《Tomcat 线程模型与性能调优》

---

开头：HTTP 服务器 + Servlet 容器

Tomcat 是 Apache 软件基金会维护的开源 Java Servlet 容器，也是常用的 Web 服务器：在服务端运行 Servlet 与 JSP，通过 HTTP 处理客户端请求，并支持 JSF、JPA 等 Web 技术栈。

核心定位：HTTP 服务器 + Servlet 容器。本系列以 Tomcat 9.0.x 为主（与 JDK 8/11 常见组合一致），官方文档见 Tomcat 9.0 Documentation。

理解 Tomcat 架构，是后续线程调优、类加载与热部署的基础；也与 JVM 类加载机制 一脉相承——容器本身就是跑在 JVM 上的 Java 程序。

---

一、Tomcat 目录与 Web 应用部署

解压 Tomcat 后，常见目录如下：

目录/文件	作用
bin	启停脚本（startup.sh / shutdown.sh 等）
conf	核心配置（见下表）
lib	Tomcat 与 Web 应用共享的公共类库
logs	运行日志
webapps	默认 Web 应用部署目录，启动时加载
work	运行时编译产物（如 JSP 编译后的 class）

conf 下关键文件：

文件	说明
server.xml	Server 顶层配置
context.xml	全局 Context 默认配置
web.xml	Servlet 规范部署描述符；Tomcat 内置 DefaultServlet、JspServlet 等
catalina.properties	Catalina 行为（如 Common ClassLoader 路径）
catalina.policy	安全策略
logging.properties	JDK Logging 配置
tomcat-users.xml	角色与用户

1.1 三种 Web 应用部署方式

方式一：拷贝到 webapps

配合 Host 的 appBase：

<Host name="localhost" appBase="webapps"
      unpackWARs="true" autoDeploy="true">

方式二：server.xml 中 <Context> 标签

<Context docBase="D:\mvc" path="/mvc" reloadable="true" />

• path：URL 入口（context-path）
• docBase：应用文件路径（绝对或相对 appBase）
• reloadable="true"：监视 WEB-INF/classes 与 WEB-INF/lib 下 class 变更并自动重载

方式三：conf/Catalina/localhost/ 下独立 XML

文件名即 context-path（根路径用 ROOT.xml）：

<Context docBase="D:\mvc" reloadable="true" />

---

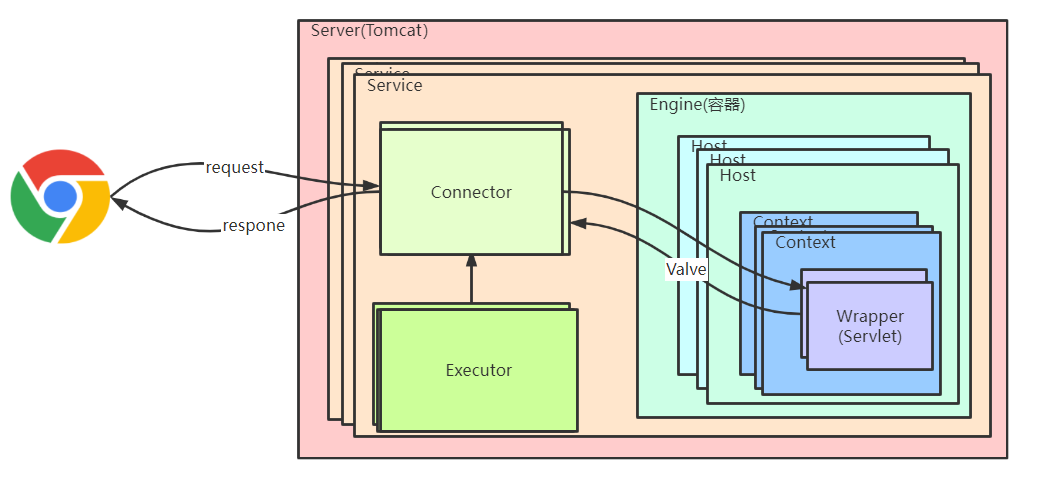

二、整体架构：Connector + Container

Tomcat 要实现两件核心事：

1. 处理 Socket 连接：网络字节流 ↔ Request/Response 对象
2. 加载与管理 Servlet：处理业务请求

因此设计了两大组件：

组件	职责
Connector（连接器）	对外通信，屏蔽 HTTP/AJP 等协议与 I/O 模型差异
Container（容器）	对内处理，装载并调度 Servlet

架构分层概览：

层级	说明
Connector	接收请求，交给容器
Container	管理 Servlet、JSP、静态资源生命周期
Engine	引擎，管理多个虚拟站点
Host	虚拟主机，可部署多个 Web 应用
Context	单个 Web 应用上下文
Servlet / JSP	处理请求、生成响应

---

三、核心组件详解

3.1 Server 与 Service

• Server：整个 Tomcat 实例顶层；可包含多组 Service；监听 8005 端口接收 shutdown 指令。
• Service：一组 Connector + 一个 Engine；还可含若干 Executor（线程池），供 Service 内组件共用。多 Service 可用不同端口访问同一机器上的不同应用。

3.2 Connector

监听固定端口，接收外部请求，传给 Container，再把结果返回客户端。对 Servlet 容器而言，无论底层是 HTTP 还是 AJP，拿到的都是标准 ServletRequest。

3.3 Container 四层父子结构

Tomcat 用 4 种容器 装载 Servlet，父子关系（非平行）：

容器	职责
Engine	顶层容器；一个 Service 最多一个 Engine
Host	虚拟主机；可配置多个域名，其下可部署多个 Web 应用
Context	一个 Web 应用；解析 web 配置、管理 Web 资源
Wrapper	对单个 Servlet 的封装；创建、执行、销毁 Servlet 实例

3.4 结合 server.xml 理解

Tomcat 启动时解析 server.xml，通过反射创建组件——XML 标签与源码一一对应：

<Server>
    <Service>
        <Connector/>
        <Engine>
            <Host>
                <Context/>
            </Host>
        </Engine>
    </Service>
</Server>

---

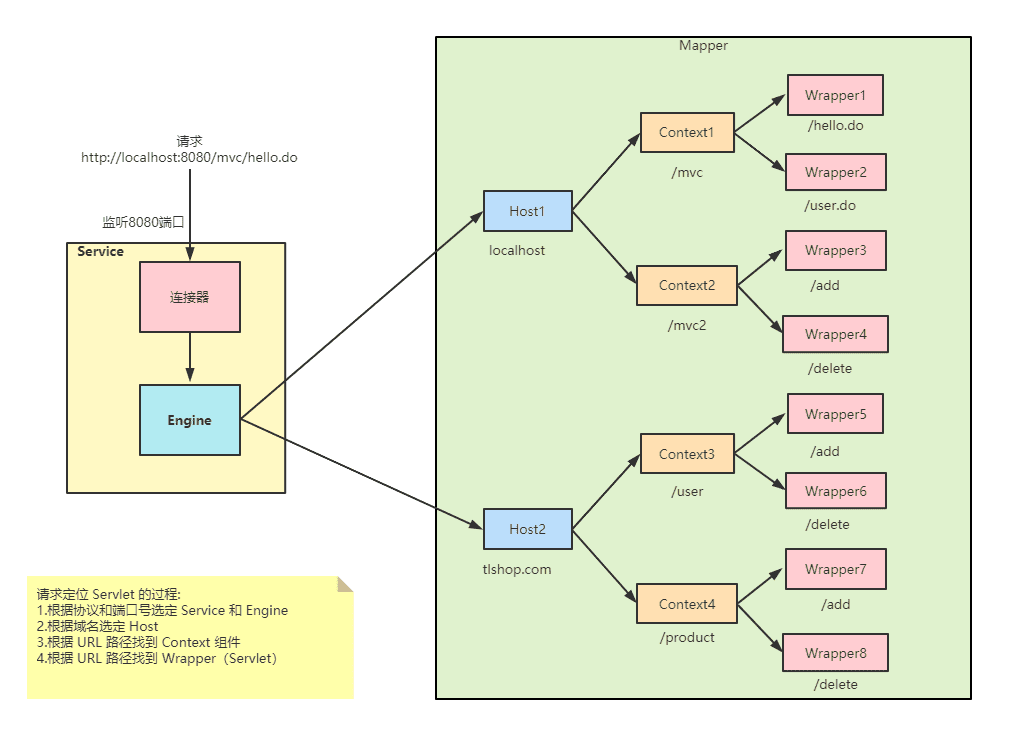

四、请求如何定位到 Servlet

Mapper 负责将 URL 定位到 Wrapper（即某个 Servlet）。Mapper 保存各层容器与访问路径的映射（域名、context-path、servlet-mapping），可视为多层次 Map。

请求到达时：解析 URL 的域名与路径 → 在 Map 中查找 → 最终定位到一个 Wrapper。

---

五、架构设计精髓

5.1 Connector：高内聚、低耦合

高内聚：相关功能集中；低耦合：模块间减少强依赖。

连接器需完成：

1. 监听端口、接受连接、读写字节流
2. 按 HTTP/AJP 等协议解析，生成 Tomcat Request
3. Tomcat Request ↔ ServletRequest 转换
4. 调用容器，拿到 ServletResponse 后写回客户端

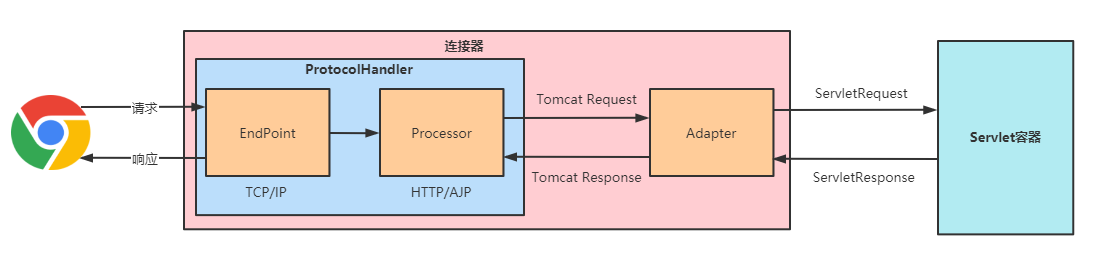

其中 1+2 与 3+4 变化点不同，Tomcat 拆成三个高内聚模块：

组件	职责
EndPoint	网络通信（TCP/IP），提供字节流
Processor	应用层协议解析，生成 Tomcat Request/Response
Adapter	Tomcat Request ↔ ServletRequest 适配

协作关系：EndPoint → Processor → Adapter → Container。

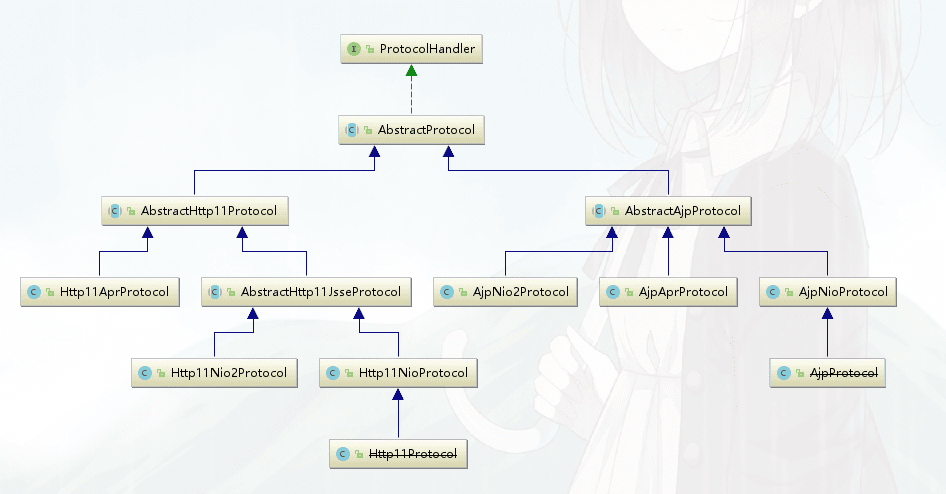

I/O 模型与协议可自由组合（如 NIO + HTTP），封装为 ProtocolHandler 接口（如 Http11NioProtocol、AjpNioProtocol）。稳定部分抽象为 AbstractProtocol 等基类——封装变化点、隔离稳定点，是面向对象设计的典型做法。

EndPoint（如 NioEndpoint）含 Acceptor（监听连接）与 SocketProcessor（提交线程池处理）。Processor（如 HTTP11Processor）解析协议后调用 CoyoteAdapter（适配器模式）进入容器。

设计复杂系统的思路：分析需求 → 划分子模块 → 找出变化点与不变点 → 接口/抽象基类封装不变点 → 模板方法留给子类实现变化点。

5.2 Container：组合模式

四种容器均实现 Container 接口，对外使用单容器与组合容器一致：

public interface Container extends Lifecycle {
    void setName(String name);
    Container getParent();
    void setParent(Container container);
    void addChild(Container child);
    void removeChild(Container child);
    Container findChild(String name);
}

5.3 Pipeline-Valve：责任链

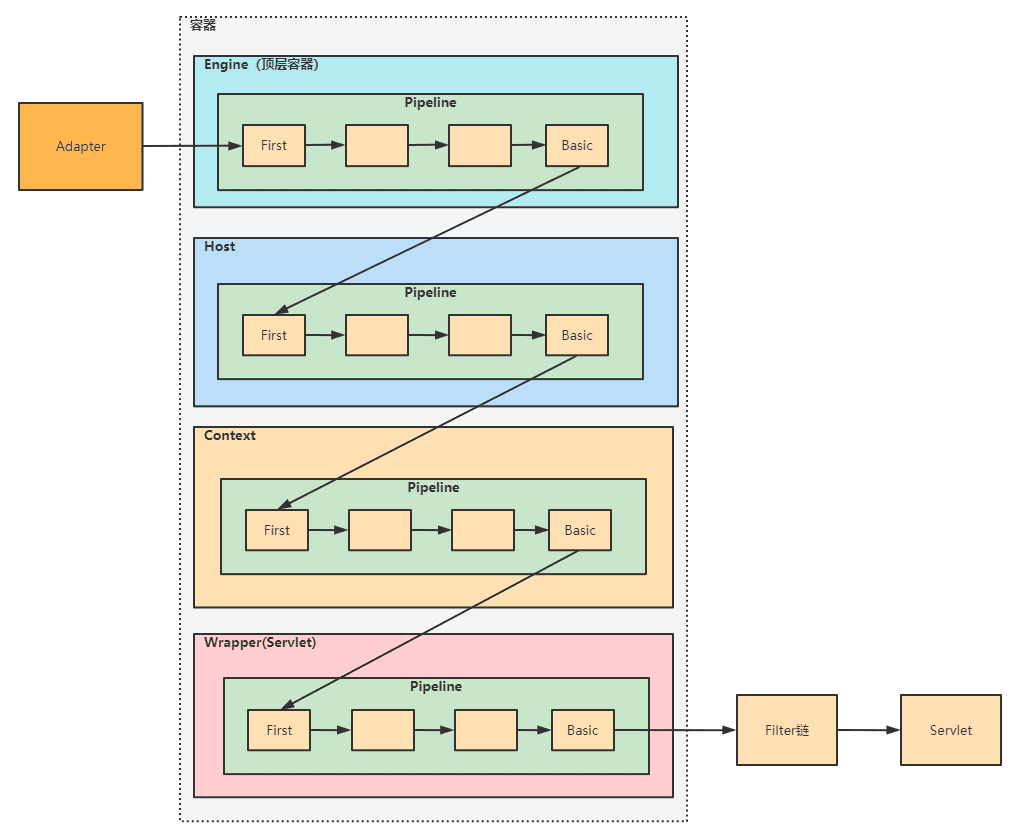

Adapter 调用容器 service() 时，请求从 Engine → Host → Context → Wrapper 逐级传递，靠 Pipeline-Valve 管道机制实现——责任链模式。

复杂系统中，若全堆在一个大组件里处理权限、日志等，扩展性差；管道把多个 Valve（阀门） 串成链，各司其职。

public interface Valve {
    Valve getNext();
    void setNext(Valve valve);
    void invoke(Request request, Response response)
        throws IOException, ServletException;
}

Pipeline 维护 Valve 链表；触发第一个 Valve 即沿链调用。Basic Valve 在链尾，负责调用下层容器 Pipeline 的第一个 Valve。

入口（CoyoteAdapter）：

connector.getService().getContainer()
    .getPipeline().getFirst().invoke(request, response);

Wrapper 链尾创建 Filter 链 并 doFilter()，最终到 Servlet service()。

Valve vs Filter：

对比	Valve	Filter
规范	Tomcat 私有，紧耦合容器	Servlet 标准，Jetty 等也支持
作用域	Web 容器级，拦截所有应用	应用级，拦截单个 Web 应用
结构	单向链表（first + basic）	数组
入口	pipeline.getFirst().invoke(...)	filterChain.doFilter(...)

5.4 LifeCycle：一键启停

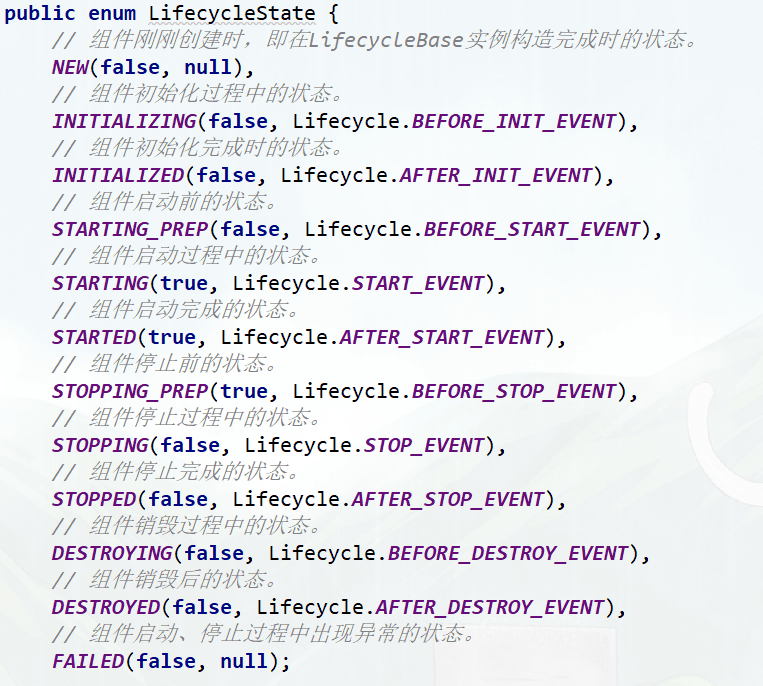

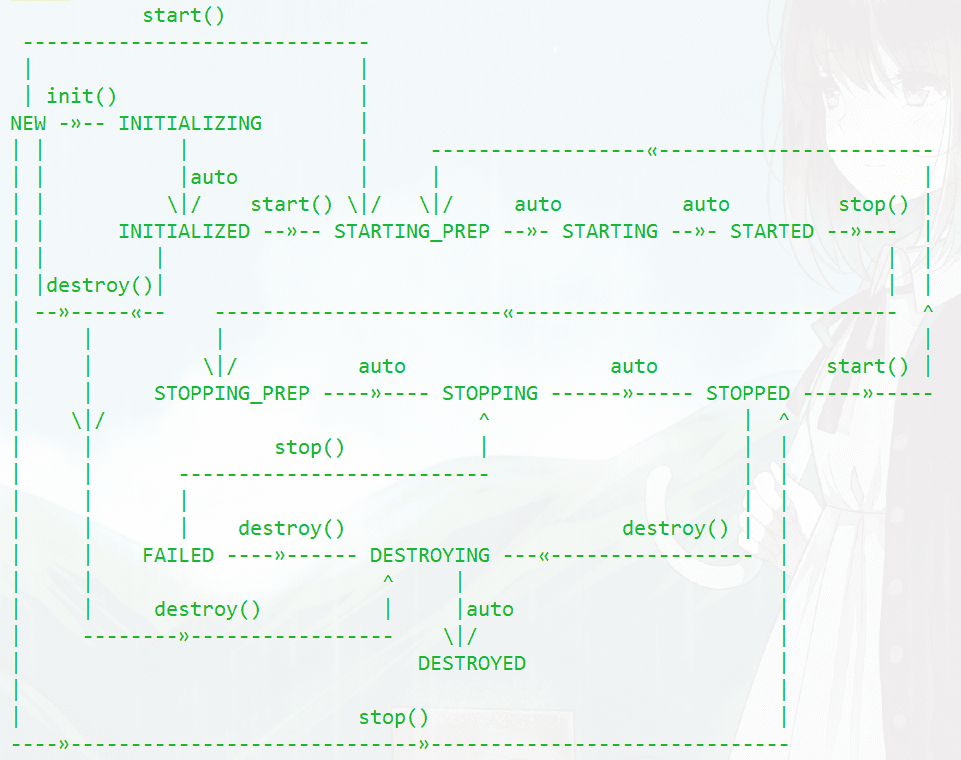

Tomcat 需动态创建、组装、启动、停止、销毁组件。不变点是：创建 → 初始化 → 启动 → 停止 → 销毁；变化点是各组件 init/start 的具体逻辑。

LifeCycle 接口定义 init()、start()、stop()、destroy() 及监听器；LifeCycleBase 用模板方法实现公共逻辑，子类实现 initInternal()、startInternal() 等。

• 组合模式：Server 的 init/start 递归触发子组件，一键启动整棵组件树。
• 观察者模式：状态变化触发 LifecycleListener（如 MemoryLeakTrackingListener 检测 Context 内存泄漏）；也可在 server.xml 自定义监听器。
• 模板方法：LifeCycleBase 统一骨架，子类填具体步骤。

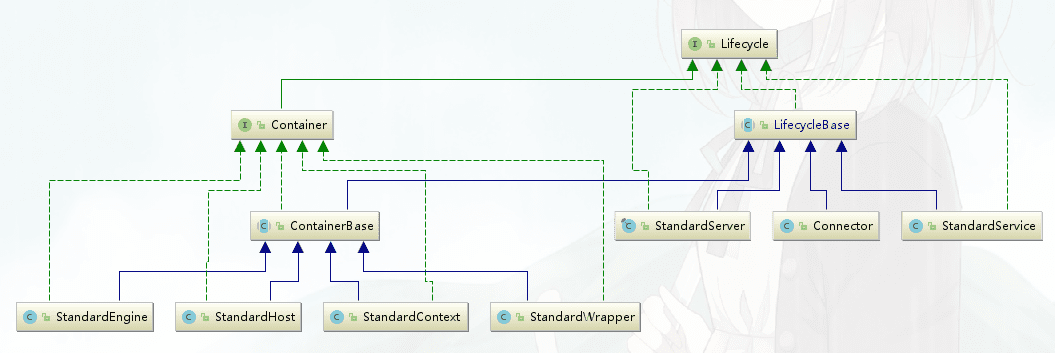

具体实现类：StandardServer、StandardService 继承 LifeCycleBase；StandardEngine/Host/Context/Wrapper 继承 ContainerBase（实现 Container + LifeCycleBase）——接口分离：生命周期与容器能力分接口。

---

本章小结

主题	要点
定位	HTTP 服务器 + Servlet 容器
两大件	Connector 对外、Container 对内
容器树	Engine → Host → Context → Wrapper
路由	Mapper 按 URL 映射到 Wrapper
设计模式	适配器（Adapter）、组合（Container）、责任链（Pipeline-Valve）、模板方法 + 观察者（LifeCycle）

下一篇进入 I/O 模型与线程池——Connector 如何收包、线程如何调度，以及线上如何调 maxThreads。
