JVM 内存模型深度剖析与优化

Corey2026/9/3大约 6 分钟

JVM 系列 · 第 3/12 篇
上一篇：《Java 类加载机制》 · 下一篇：《JVM 对象创建与内存分配机制》

开头：调参之前，先看清「地图」

线上 -Xmx 设多少、Metaspace 要不要管、线程栈 -Xss 与 OOM 啥关系——都建立在运行时数据区模型上。本篇从 JDK 体系与跨平台讲起，梳理 JVM 内存布局、关键参数与栈溢出实验，并附 Visual GC 安装与字节码指令速查（查阅用，不必背诵）。

一、JDK 体系与跨平台

1.1 JDK、JRE、JVM

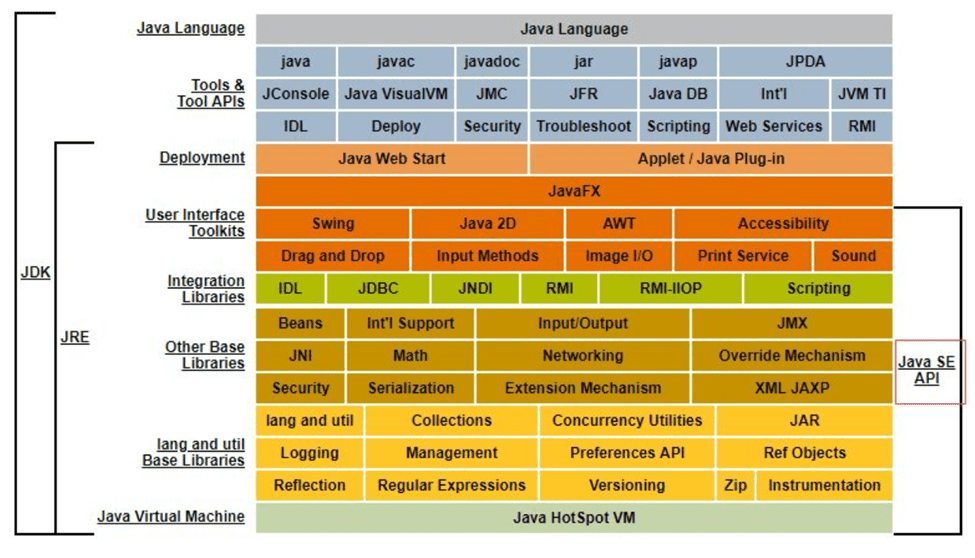

JDK 体系结构

组件	职责
JVM	加载 class、执行字节码、内存管理与 GC
JRE	JVM + 核心类库，运行 Java 程序
JDK	JRE + 编译/调试等开发工具（`javac`、`javadoc` 等）

开发装 JDK；纯运行环境只需 JRE（现代 Oracle/OpenJDK 发行版多合一）。

1.2 一次编译，到处运行

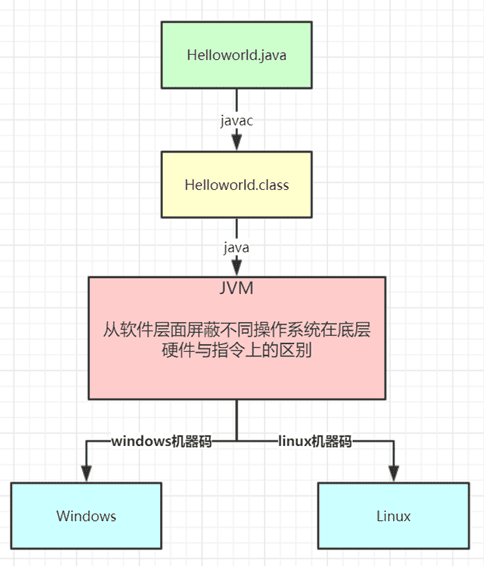

Java 跨平台原理

.java → javac → 与平台无关的字节码 → 各平台 HotSpot 等 JVM 解释/JIT 为本地码。差异由 JVM 吸收，而非重新编译源码。

1.3 运行时数据区（内存模型）

HotSpot 把 JVM 管理的内存划分为（逻辑上）：

区域	线程	说明
程序计数器	私有	当前线程字节码行号
虚拟机栈	私有	栈帧：局部变量表、操作数栈、动态链接、返回地址
本地方法栈	私有	Native 方法
堆	共享	对象实例、数组；GC 主战场
Metaspace	共享	类元数据（JDK 8+，取代 PermGen）
直接内存	—	NIO DirectBuffer 等，不占堆但仍受 `-XX:MaxDirectMemorySize` 约束

Code Cache：JIT 编译后的本地代码，属 non-heap，Arthas dashboard 里可见。

与第 1 篇呼应：对象在堆；类模板在 Metaspace；方法执行在栈。

二、JVM 内存参数设置

2.1 典型 Spring Boot 启动行

Tomcat 可写在 catalina.sh；Spring Boot 常见：

java -Xms2048M -Xmx2048M -Xmn1024M -Xss512K \
  -XX:MetaspaceSize=256M -XX:MaxMetaspaceSize=256M \
  -jar microservice-eureka-server.jar

参数	含义
`-Xms` / `-Xmx`	堆初始 / 最大；生产建议相等
`-Xmn`	年轻代大小（或用 `-XX:NewRatio` 间接控制）
`-Xss`	每个线程栈大小
`-XX:MetaspaceSize`	触发 Metaspace FGC 的初始阈值（非「初始容量」）
`-XX:MaxMetaspaceSize`	Metaspace 上限，默认 -1 表示仅受本地内存限制

Metaspace 注意点：

调整 Metaspace 触发 Full GC 代价高；启动期大量 FGC 常因 Metaspace 阈值不断被抬高。
建议 MetaspaceSize 与 MaxMetaspaceSize 设成相同且略大（8G 物理机常见 256M），减少运行期扩缩带来的 FGC。
与 JDK 7 的 -XX:PermSize（永久代初始容量）语义不同，勿混用。

2.2 StackOverflowError 与 `-Xss`

// JVM: -Xss128k（默认约 1M）
public class StackOverflowTest {
    static int count = 0;

    static void redo() {
        count++;
        redo();
    }

    public static void main(String[] args) {
        try {
            redo();
        } catch (Throwable t) {
            t.printStackTrace();
            System.out.println(count);
        }
    }
}

栈溢出与 -Xss 关系示意

结论：-Xss 越小，单线程栈帧越少、count 越小就溢出；但对整个 JVM，栈占内存少，可创建的线程数反而更多。Deep 递归服务要在「单栈深度」与「线程数」间权衡。

2.3 参数有没有「标准答案」？

没有。需结合 QPS、对象生命周期、峰值内存、Full GC 频率 压测与监控（Arthas、Visual GC、GC 日志）迭代。

案例：日均百万级订单系统（思路）

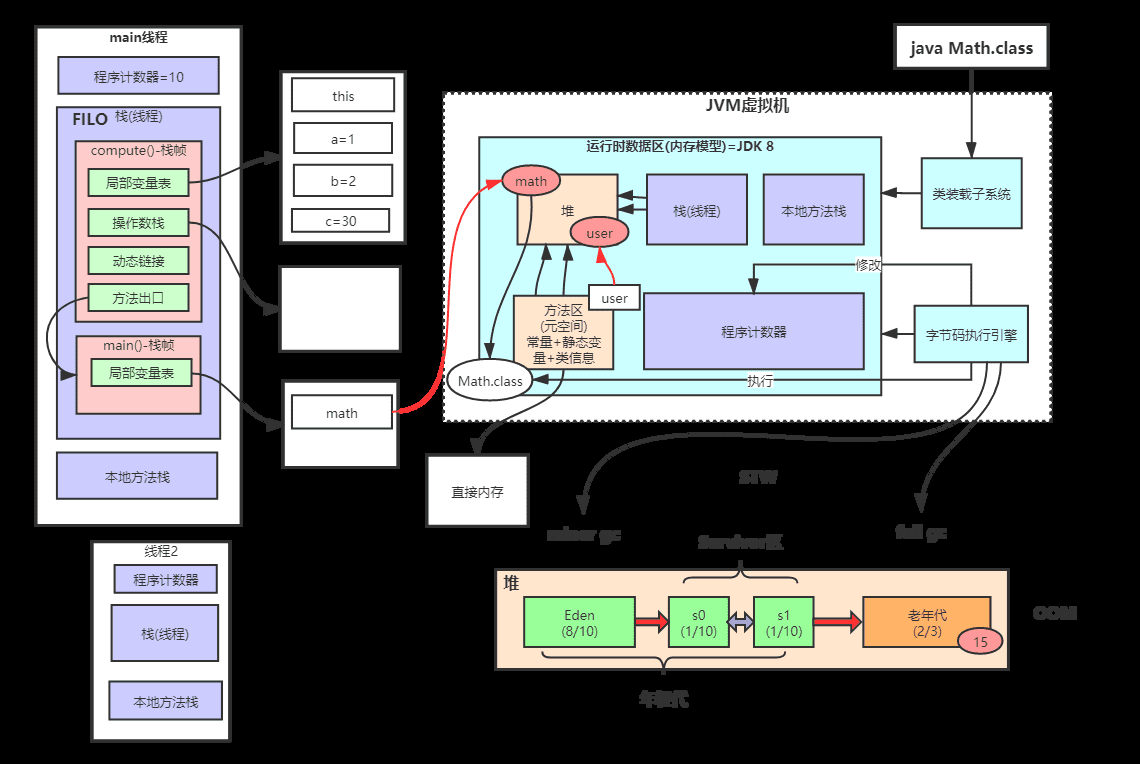

高并发订单系统 JVM 参数思路

典型取向（需以压测为准）：

堆充足且 -Xms=-Xmx，避免扩容；老年代不宜过小，防止晋升失败引发 FGC。
年轻代足够大，让短生命周期订单对象在 Young GC 内回收，减少进老年代。
-XX:MaxTenuringThreshold、Survivor 比例与 TLAB 配合，控制晋升（第 4 篇详述）。
Metaspace 固定 256M 左右，避免启动期 Metaspace FGC。
线程池大小与 -Xss 一起估算：线程数 × 栈 + 堆 + Metaspace + Direct ≤ 物理内存留余量。

优化总原则（与课件一致）：

尽量在新生代完成分配与回收；避免大量对象过早进老年代导致频繁 Old GC / Full GC；同时给足堆空间，避免新生代因空间不足而 Young GC 过于频繁。

三、Visual GC 插件（jvisualvm）

JDK 自带 jvisualvm；旧版插件源 java.net 已关闭，需改用新地址。

打开 https://visualvm.github.io → Plugins，复制对应 JDK 版本的 update center URL。
jvisualvm：工具 → 插件 → 设置，填入 URL，刷新后安装 Visual GC。
重启 jvisualvm，连接进程即可见实时堆分代曲线。

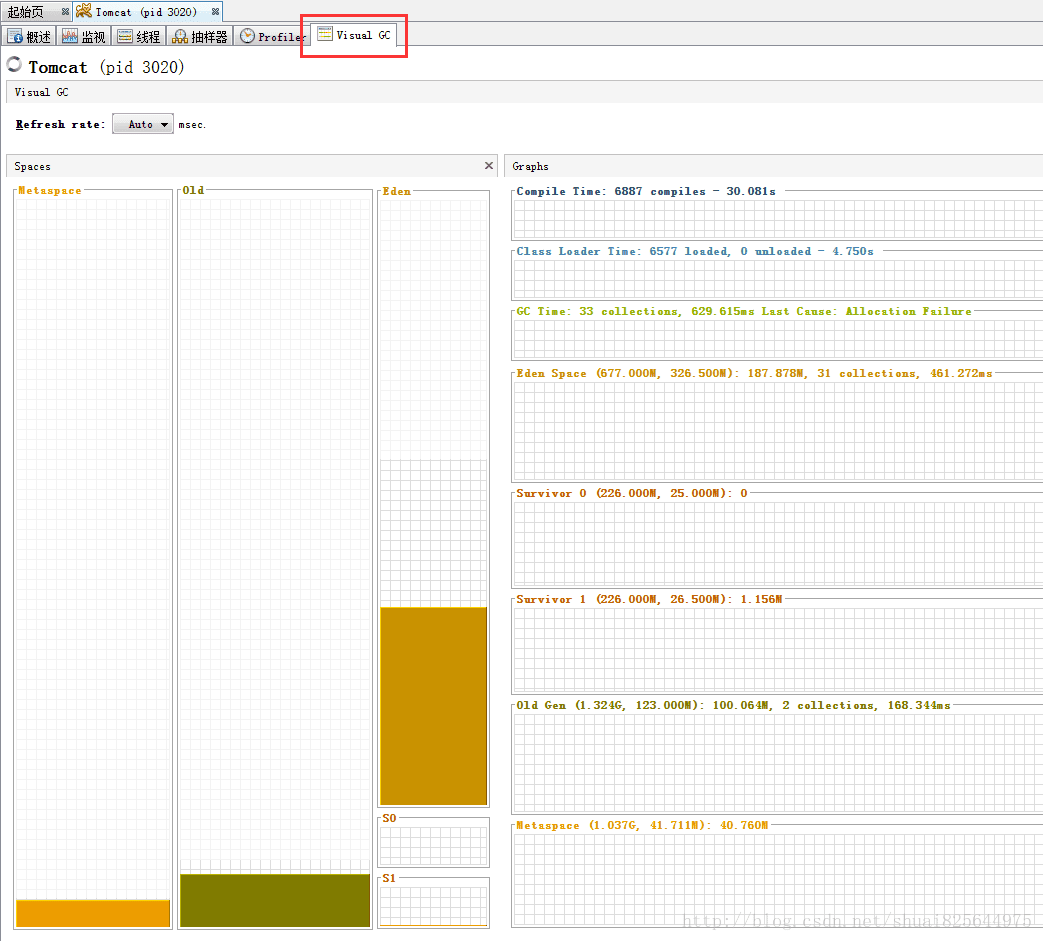

![Visual GC 界面概览](/性能调优/jvm-03-memory-model__jvisualvm安装Visual GC插件/p003-01.png)

界面三块：

区域	内容
Spaces	Perm/Metaspace、Old、Eden、S0、S1 占用
Graphs	编译耗时、类加载、各代 GC 次数与耗时
Histogram	晋升阈值 Tenuring Threshold、Survivor 目标比例等

常用 VM Args 示例（JDK 8 时代截图仍写 Perm，请对应改为 Metaspace）：

-Xms512m -Xmx512m -Xmn100m -XX:SurvivorRatio=8
-XX:+HeapDumpOnOutOfMemoryError

Tenuring Threshold：动态算出的「进入老年代最小年龄」，与 -XX:MaxTenuringThreshold（上限）配合；Survivor 中同年龄对象总和超过 Survivor 的 50%（-XX:TargetSurvivorRatio）时，≥ 该年龄的对象可提前晋升。

附录 A：字节码指令速查（节选）

完整列表见 JVMS §6。以下为调试时常查类别。

栈与局部变量

类别	代表指令
常量入栈	`iconst_`, `lconst_`, `bipush`, `sipush`, `ldc`
局部变量 → 栈	`iload`, `aload`, `iload_0`…
栈 → 局部变量	`istore`, `astore`, `istore_1`…
数组	`iaload`, `aastore`, `arraylength`

调用	返回
`invokevirtual`, `invokespecial`, `invokestatic`, `invokeinterface`, `invokedynamic`	`ireturn`, `lreturn`, `areturn`, `return`

同步

monitorenter, monitorexit（对应 synchronized）。

助记分组（背调试用）

加载: iload/aload/ldc…  存储: istore/astore…
算术: iadd/isub/imul/idiv  转换: i2l/l2i…
对象: new/getfield/putfield  调用: invokevirtual/invokestatic…
返回: ireturn/return  同步: monitorenter/monitorexit

第 1、5 篇会结合具体 Class 再解读指令；此处作手册索引即可。

本章小结

先建立 JDK / 跨平台 / 数据区 三层认知，再动 -X、-XX。
堆管对象，Metaspace 管类，栈管方法；Direct 内存别忘算进总账。
MetaspaceSize=MaxMetaspaceSize 是减少启动 FGC 的实用技巧。
Visual GC 适合直观看各代分配与 GC 脉冲；深度分析仍靠 GC 日志与 heap dump。

下一篇聚焦 对象怎么创建、在 Eden/栈上/老年代如何分配——把内存模型落到每一行 new 上。
