HDFS 读写流程——一个 300MB 文件的奇幻漂流

Hadoop 入门系列 · 第 3/10 篇
上一篇：《HDFS 核心概念》
下一篇预告：《MapReduce 思想》

开头：300MB 的文件，从上传到下载经历了什么？

你在笔记本上有一个 300MB 的日志包，要存进 HDFS，第二天同事要从集群里下载分析。

这 300MB 不会「整包」塞进某一台机器。它会：

1. 被切成 3 片（128 + 128 + 44 MB）
2. 每片复制 3 份，散落到不同 DataNode
3. 下载时再 就近取片，在客户端拼回原样

这篇我们就跟着这个文件，走完 写 → 存 → 读 → 故障恢复 的全流程。

一、写文件：客户端 → NameNode → 流水线复制

1.1 写流程时序图

sequenceDiagram
    participant C as Client
    participant NN as NameNode
    participant DN1 as DataNode 1
    participant DN2 as DataNode 2
    participant DN3 as DataNode 3

    C->>NN: create("/user/logs/app.log")
    NN->>NN: 检查权限、父目录存在
    NN->>C: 返回可写 + Block 流水线节点 [DN1,DN2,DN3]

    loop 每个 Block
        C->>DN1: 发送 Block 数据
        DN1->>DN1: 写本地磁盘
        DN1->>DN2: 转发副本
        DN2->>DN2: 写本地磁盘
        DN2->>DN3: 转发副本
        DN3->>DN3: 写本地磁盘
        DN3-->>DN2: ACK
        DN2-->>DN1: ACK
        DN1-->>C: ACK
        DN1->>NN: 块报告更新
    end

    C->>NN: close()
    NN->>NN: 持久化元数据到 edits

1.2 关键细节

文件 vs Block

• 客户端眼里：一个 300MB 的 app.log
• NameNode 眼里：3 个 Block ID + 各自 3 副本位置
• DataNode 眼里：6 个块文件（3 Block × 2 额外副本，简化理解）

写过程中 NameNode 不参与数据传输

NameNode 只负责 指路，数据流不经过 NameNode —— 否则 NameNode 会成为带宽瓶颈。

写失败怎么办？

流水线中任一环节失败，Client 会：

1. 关闭当前流水线
2. 向 NameNode 申请新的 DataNode
3. 重新建立流水线，从未成功的 Block 重传

二、读文件：客户端 → NameNode → 就近读取

2.1 读流程

sequenceDiagram
    participant C as Client
    participant NN as NameNode
    participant DN2 as DataNode 2<br/>(同机架,最近)

    C->>NN: open("/user/logs/app.log")
    NN->>C: 返回 Block 列表 + 各副本位置

    loop 每个 Block
        C->>C: 选择最近副本(DN2)
        C->>DN2: readBlock(blockId)
        DN2->>C: 返回 Block 数据
    end

    C->>NN: close()

2.2 副本选择策略

NameNode 返回某个 Block 的所有副本地址，Client 按优先级选择：

1. 与 Client 同节点的副本（本地读，零网络）
2. 与 Client 同机架的副本
3. 跨机架副本

读的时候 只从一个副本读，不会同时读 3 份 —— 副本是为了容错，不是为了并行读（HDFS 读并行靠多个 Block 同时读）。

2.3 校验

每个 Block 有 校验和（Checksum）。Client 读完后验证，发现损坏会：

1. 向 NameNode 报告 corrupt block
2. 从另一个副本重读
3. NameNode 安排删除坏块、补副本

三、故障处理：DataNode 宕机怎么办？

3.1 DataNode 心跳超时

DataNode 每 3 秒 向 NameNode 发心跳。超过 10 分钟 没心跳，NameNode 标记该节点 Dead。

3.2 自动恢复流程

flowchart TD
    A[DataNode 宕机] --> B[NameNode 标记 Dead]
    B --> C[该节点上的 Block 副本数 -1]
    C --> D{副本数 < 目标值?}
    D -->|是| E[选择新 DataNode]
    E --> F[从存活副本复制 Block]
    F --> G[副本数恢复为 3]
    D -->|否| H[无需操作]

例子： Block X 原本在 DN1、DN2、DN3 各一份。DN3 挂了：

• Block X 副本数从 3 → 2
• NameNode 发现 under-replicated
• 选 DN4，从 DN1 或 DN2 复制一份到 DN4
• 副本数恢复 3

你在 NameNode Web UI 的 Overview 页可以看到 Number of Under-Replicated Blocks，集群自愈期间这个数字会 > 0，恢复完成后归零。

3.3 NameNode 挂了怎么办？

这是更严重的问题 —— 元数据丢失 = 整个 HDFS 找不到文件。

早期 Hadoop 1.x：Secondary NameNode 只帮忙合并 fsimage，不能自动切换。

Hadoop 2.x 起：NameNode HA（High Availability）

四、NameNode 高可用（HA）：两个大脑的接力赛

flowchart LR
    subgraph nn_ha [NameNode HA 集群]
        ANN[Active NameNode<br/>处理所有请求]
        SNN[Standby NameNode<br/>热备,同步元数据]
        ZK[ZooKeeper / JournalNode<br/>协调选举 + 共享 edits]
    end

    Client --> ANN
    ANN --> ZK
    SNN --> ZK
    ANN -.->|实时同步 edits| SNN

切换过程：

1. Active NameNode 宕机
2. ZooKeeper 检测到，选举 Standby 升主
3. 新 Active 加载最新 fsimage + edits
4. 客户端自动连到新 Active，几十秒内恢复

类比：两个值班的目录管理员，一个干活，一个盯日志，主班倒了副班立刻顶上。

Docker 单容器 harisekhon/hadoop:2.7 是伪分布式，不含 HA，但生产集群必备。

五、动手实验：Docker 跑 HDFS，上传第一个文件

5.1 环境准备

参考 环境搭建篇，确保容器运行：

1
2
docker ps | grep hdfs
# 浏览器可访问 http://localhost:50070

5.2 上传文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
docker exec -it hdfs bash

# 创建测试内容
cat > /tmp/hello-hdfs.txt << 'EOF'
Hello HDFS!
这是 Hadoop 入门系列第 3 篇的测试文件。
HDFS 会把文件切成 Block 分散存储。
EOF

# 创建 HDFS 目录
hdfs dfs -mkdir -p /user/corey

# 上传
hdfs dfs -put /tmp/hello-hdfs.txt /user/corey/

# 验证
hdfs dfs -ls /user/corey/
hdfs dfs -cat /user/corey/hello-hdfs.txt

预期输出：

1
2
3
4
5
6
Found 1 items
-rw-r--r--   3 root supergroup        89 2026-06-08 10:00 /user/corey/hello-hdfs.txt

Hello HDFS!
这是 Hadoop 入门系列第 3 篇的测试文件。
HDFS 会把文件切成 Block 分散存储。

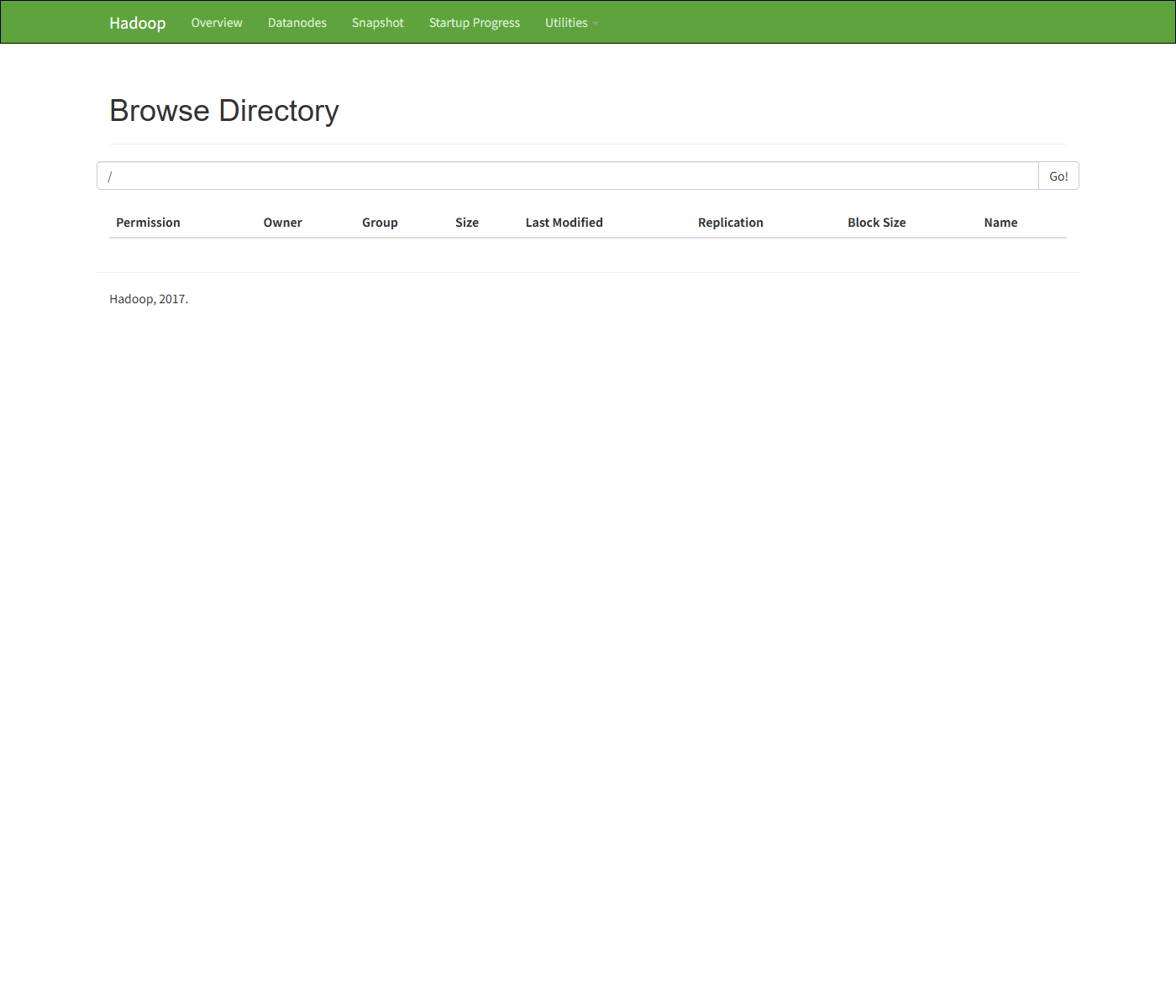

5.3 Web UI 验证

打开 http://localhost:50070/explorer.html#/user/corey，应能看到 hello-hdfs.txt。

上传后刷新 Explorer，文件会出现在对应目录。Overview 页 DFS Used 会从 28 KB 略微增加。

5.4 查看 Block 信息

1
hdfs fsck /user/corey/hello-hdfs.txt -files -blocks

小文件通常只占 1 个 Block。

本节小结

下篇预告

第 4 篇：《MapReduce 思想——分而治之，还是 Google 那套老古董？》

• Map / Shuffle / Reduce 三阶段
• WordCount 完整 Java 代码 + 命令行运行
• 为什么 Spark 会取代 MapReduce

思考题

写文件时，如果流水线中 DN2 写成功了但 DN3 写失败，Client 会怎么做？最终 Block 的 3 副本如何保证一致？

提示：回顾「写失败关闭流水线 → 向 NameNode 申请新节点 → 重传」。

下一篇见 🐘
